ООО "Уралэнергомаш" - это многолетний опыт работы, качество продукции и соблюдение сроков поставки!
#1
Большой опыт работы в отрасли
Работаем на рынке электродвигателей изделий более 20 лет.
Работаем на рынке электродвигателей изделий более 20 лет.
#2
Товар сертифицирован
Вся продукция имеет соответствующие сертификаты.
Вся продукция имеет соответствующие сертификаты.
#3
Оперативная отгрузка продукции
Мы осуществляем отгрузку продукции в любой день.
Мы осуществляем отгрузку продукции в любой день.
Продукция
Продукция
Электродвигатель СТДМ
Электродвигатель 4АРМ
Электродвигатель 4АЗМ
Электродвигатель СДН
Электродвигатель АОК
Электродвигатель 2АСВО
Электродвигатель 4СДМ
Электродвигатель А4
Электродвигатель АК4
Электродвигатель АКН4
Электродвигатель АОД
Электродвигатель АОМ
Электродвигатель ВАО2
Электродвигатель ДАЗО4
Электродвигатель СДН2
О нас
Ваши интересы - наш приоритет!
ООО «Уралэнергомаш» — динамично развивающаяся компания с многолетним опытом работы на рынке электротехнического оборудования, являющаяся его производителем
Компания, ориентированная, как на работу с внутренним рынком, так и внешним: страны СНГ (Казахстан, Узбекистан, Киргизия, Белоруссия, ближнее и дальнее зарубежье)

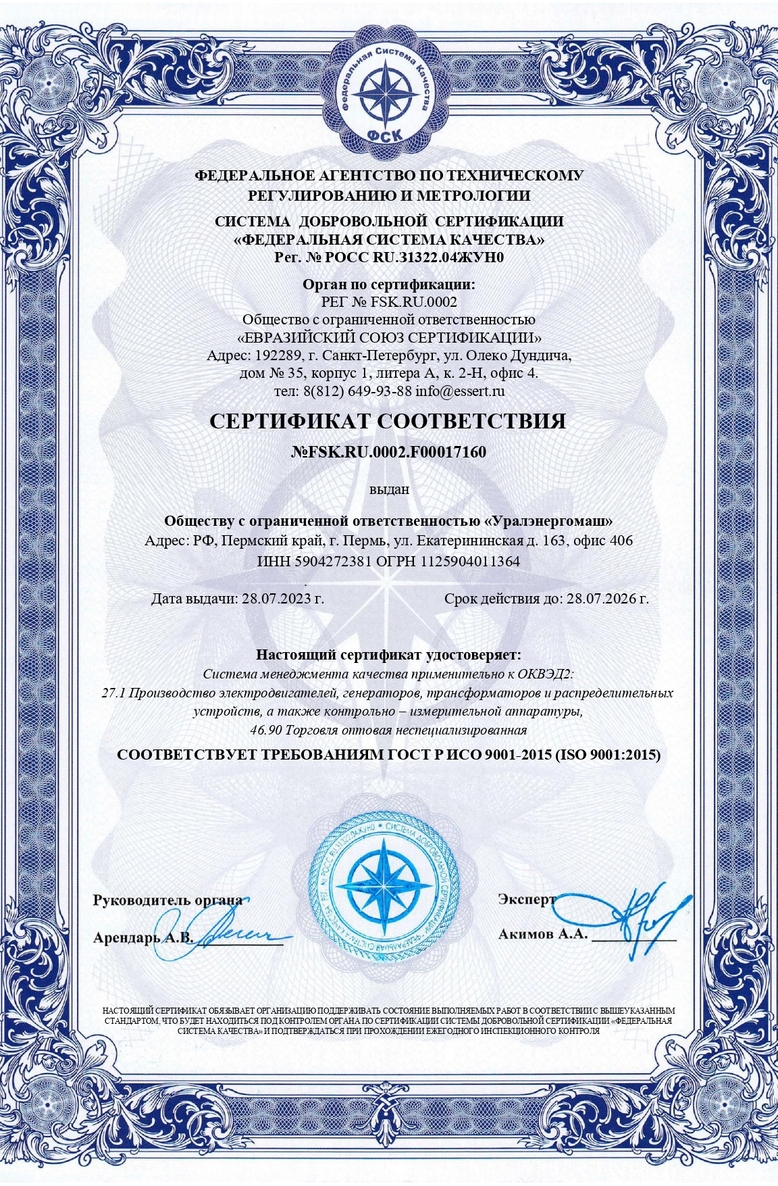

Вся наша продукция сертифицирована
Основное направление деятельности нашей компании — это поставка широкого ассортимента электродвигателей открытого, закрытого, влагозащищённого и взрывозашищенного исполнения марок:
-ВАО7А (взрывозащищенный асинхронный обдуваемы) а также модификации ВАО4,ВАО2
-ВАСО4,ВАСО7 (Вертикальные асинхронные специальные обдуваемые)
-СТДМ ,СДН ,СДМ (Синхронные турбодвигатели для привода насосов)
-ДАЗО4, АК4, А4, 4АРМ, 4АЗМ (Общепромышленные асинхронные электродвигатели)
Почему выбирают нас:
Наше предприятие имеет опыт работы на рынке по поставкам нашей продукции с такими ведущими партнерами: РАО ЕС России, ООО «Лукойл»
#1
Разработка проектной
и рабочей документации
#2
Система контроля качества,
соответствующая мировым стандартам
#3
Подбор аналога
зарубежного производителя
#4
Гибкие цены
и точные сроки поставки
Наши клиенты
Благодарности клиентов
Благодарности клиентов

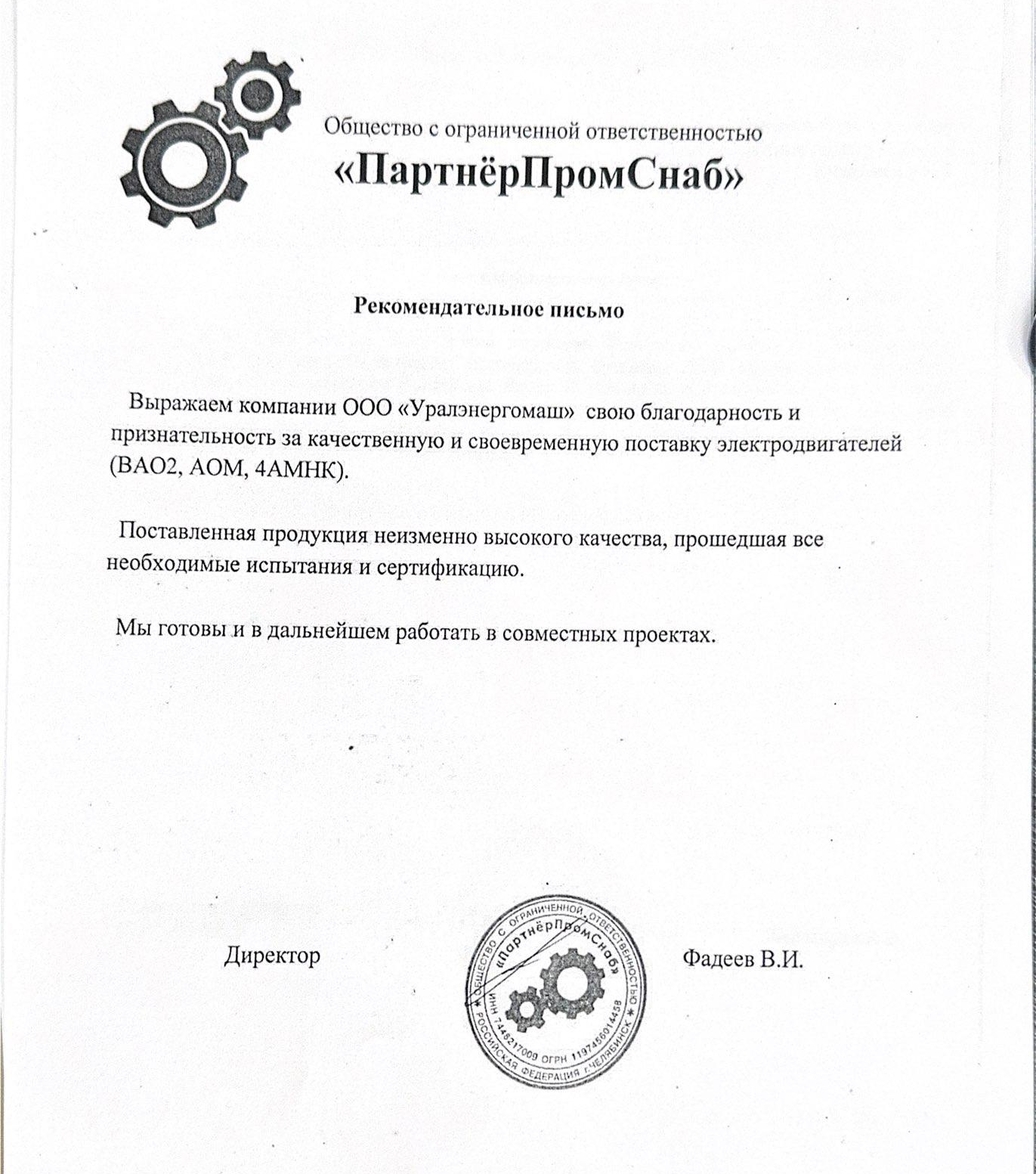

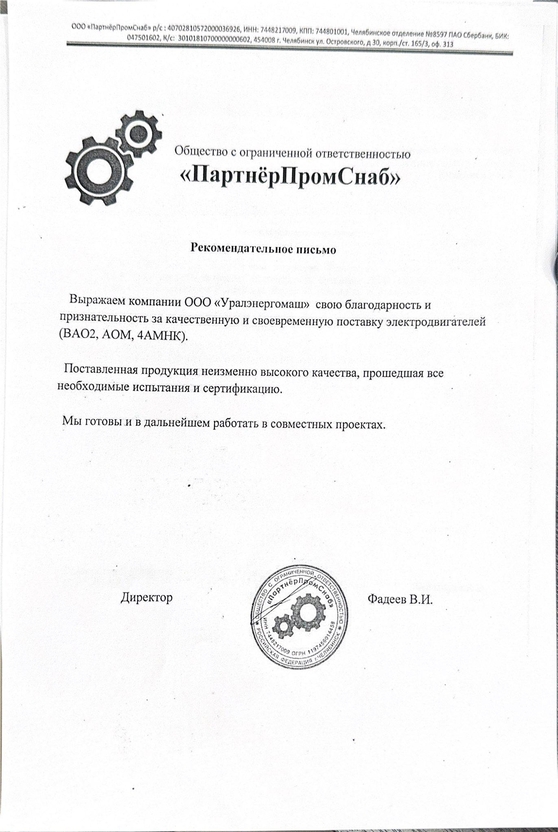

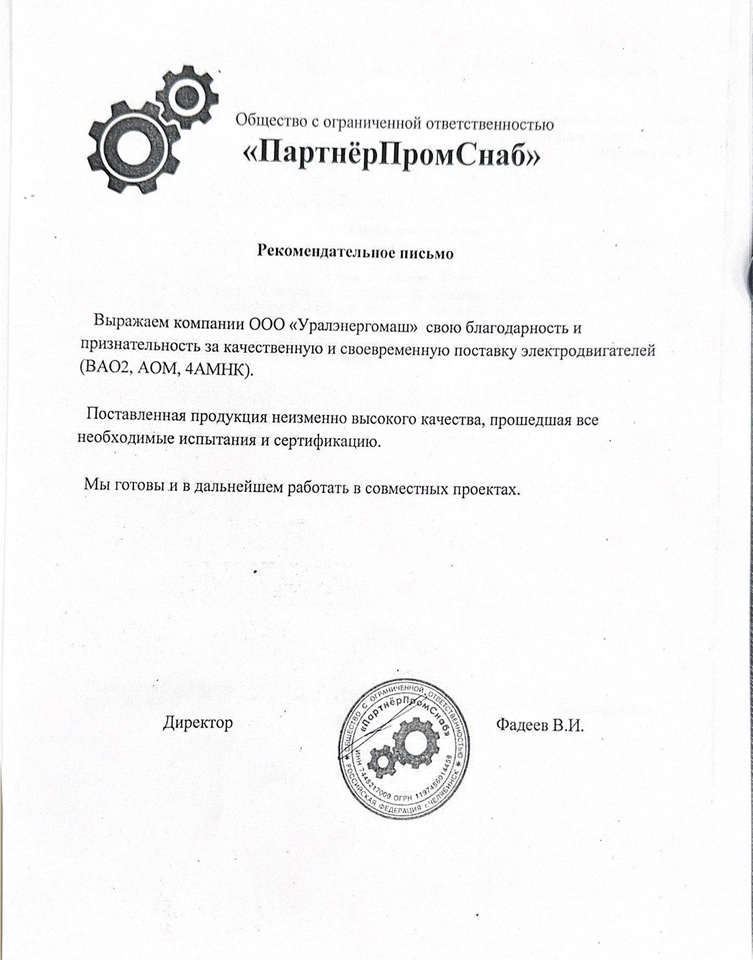

"ПартнерПромСнаб"

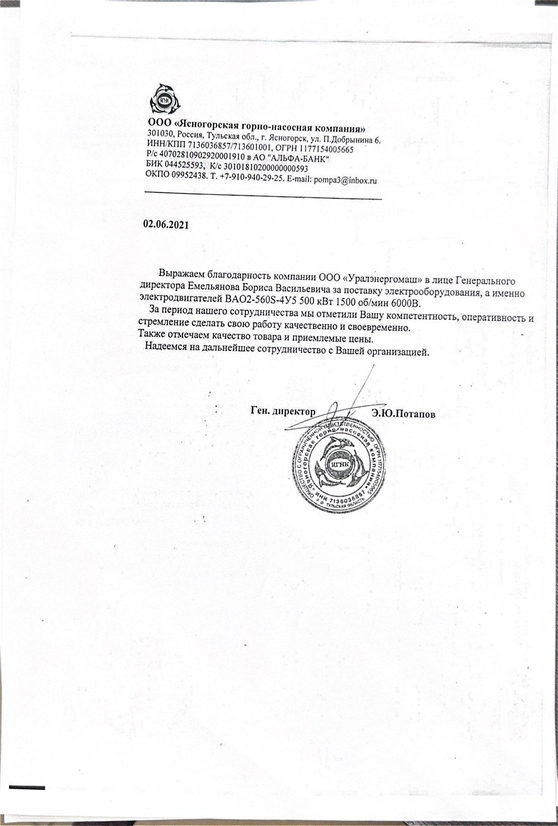

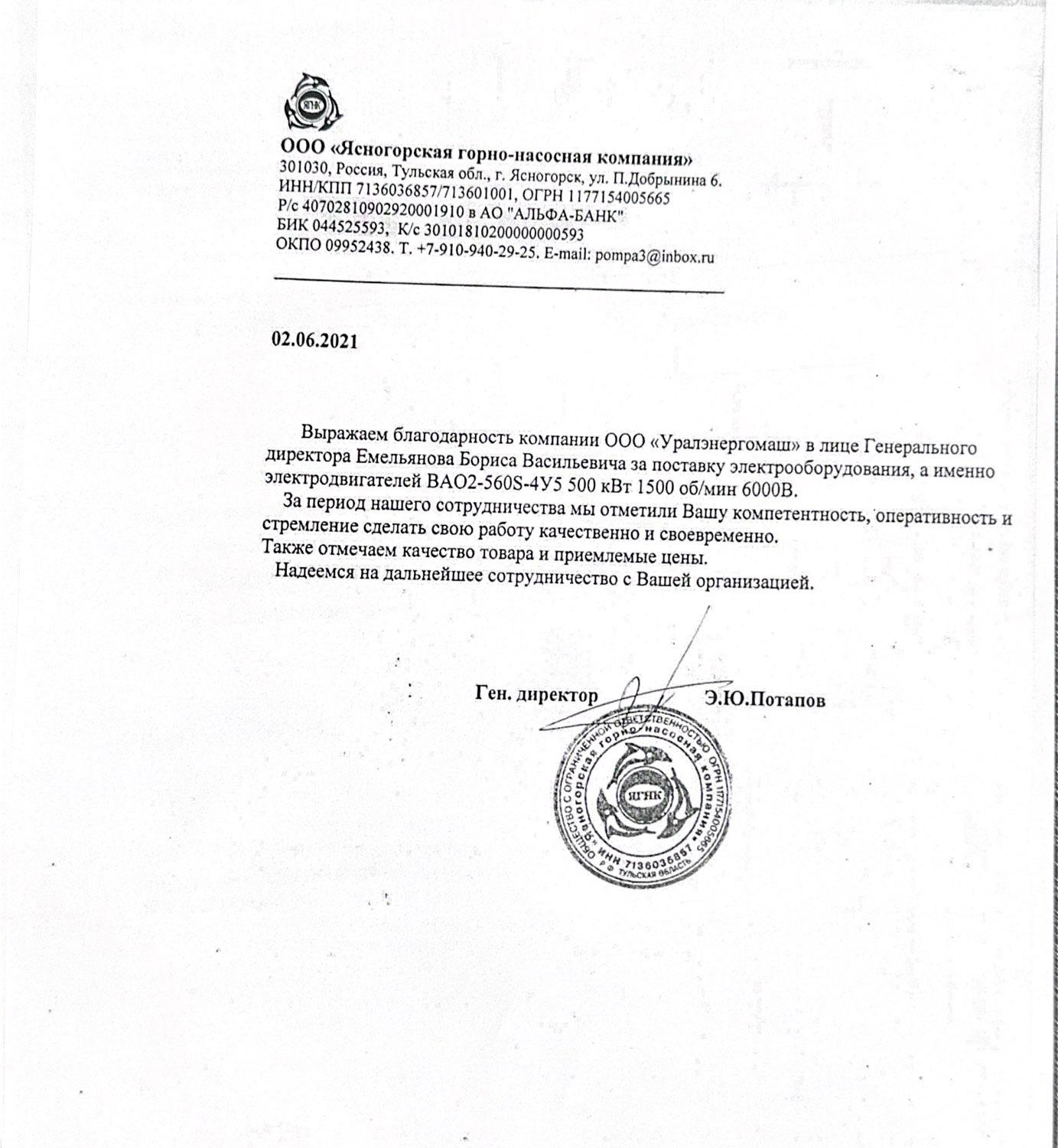

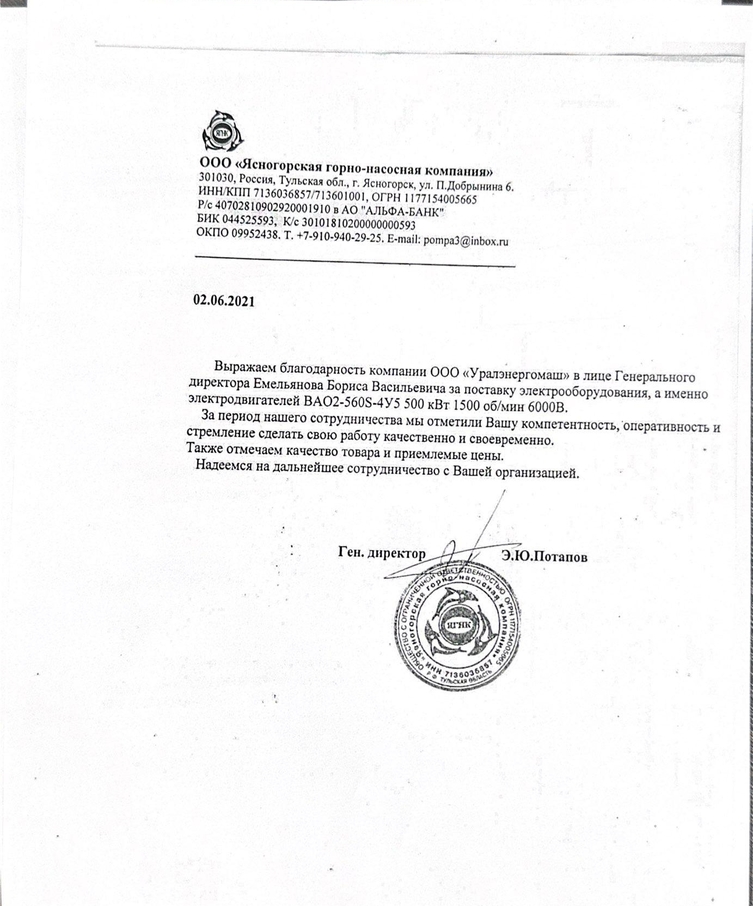

"Ясногорская горно-насосная компания"

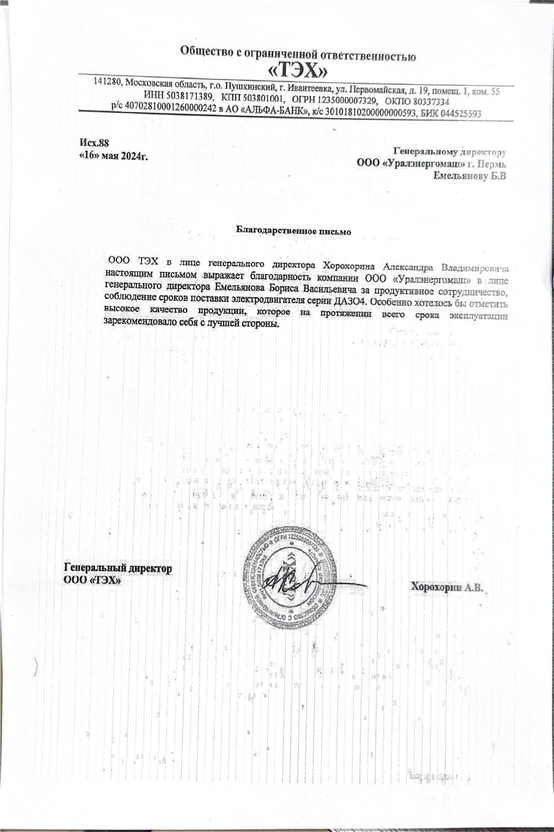

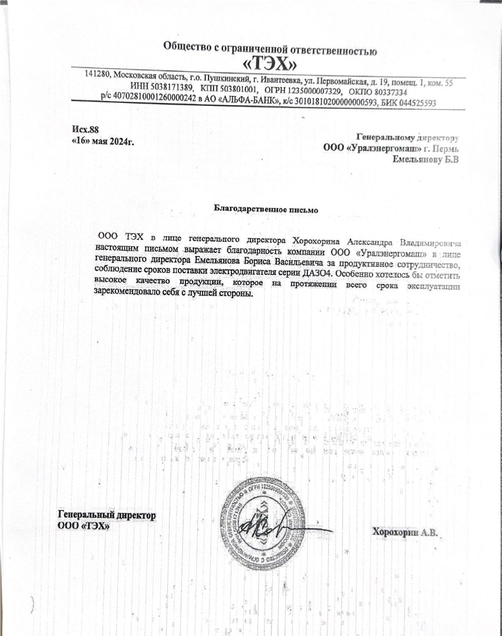

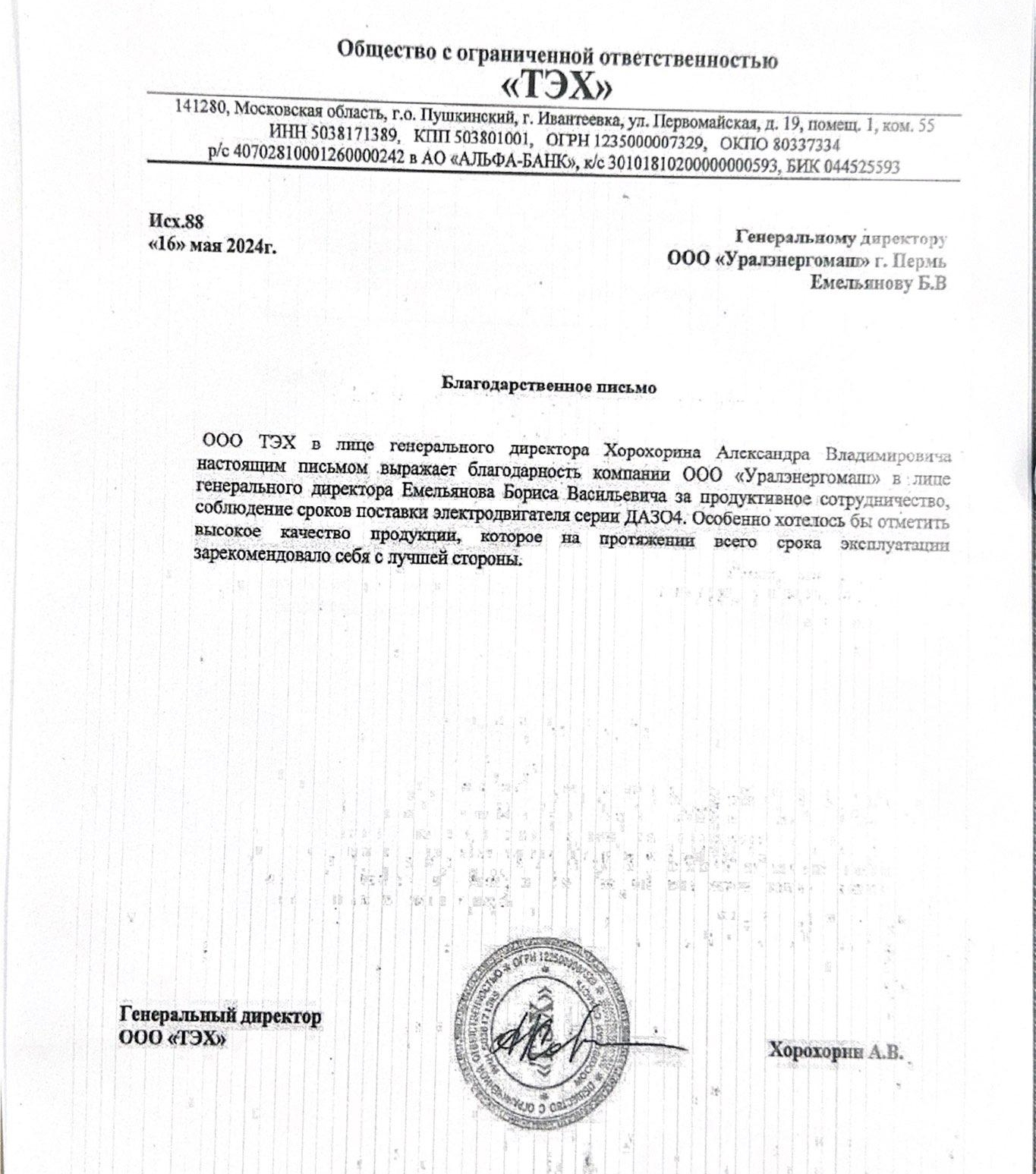

"ТЭХ"

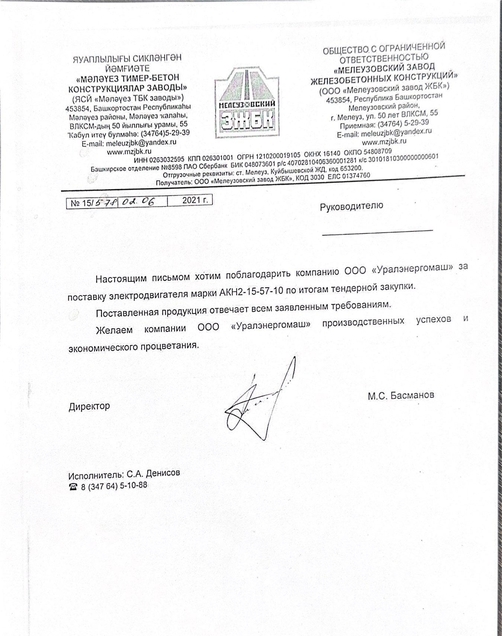

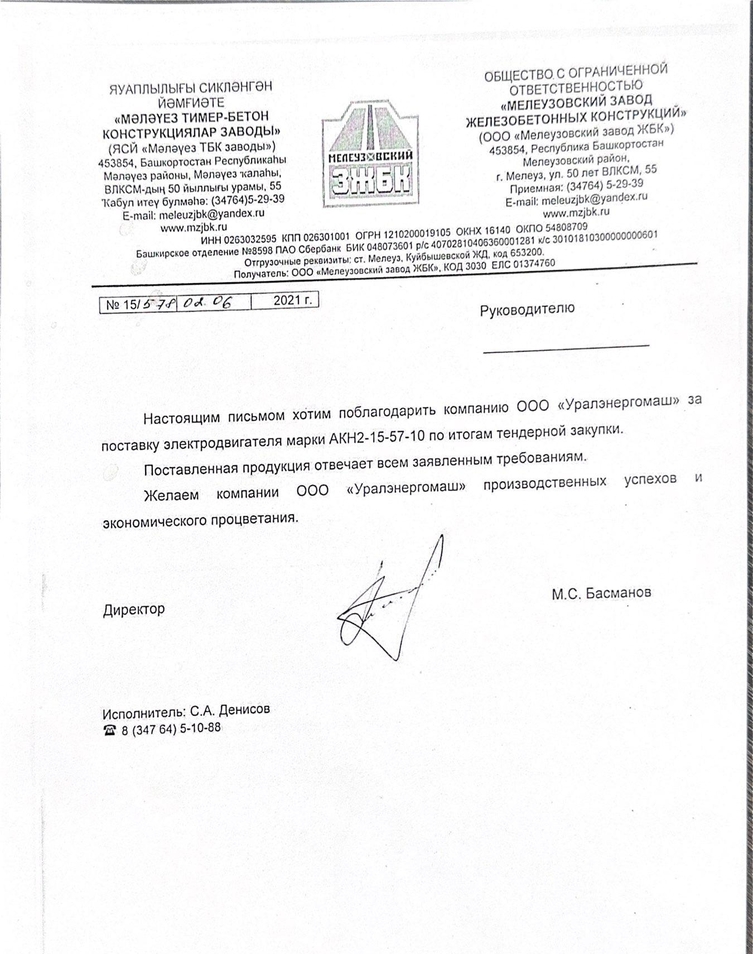

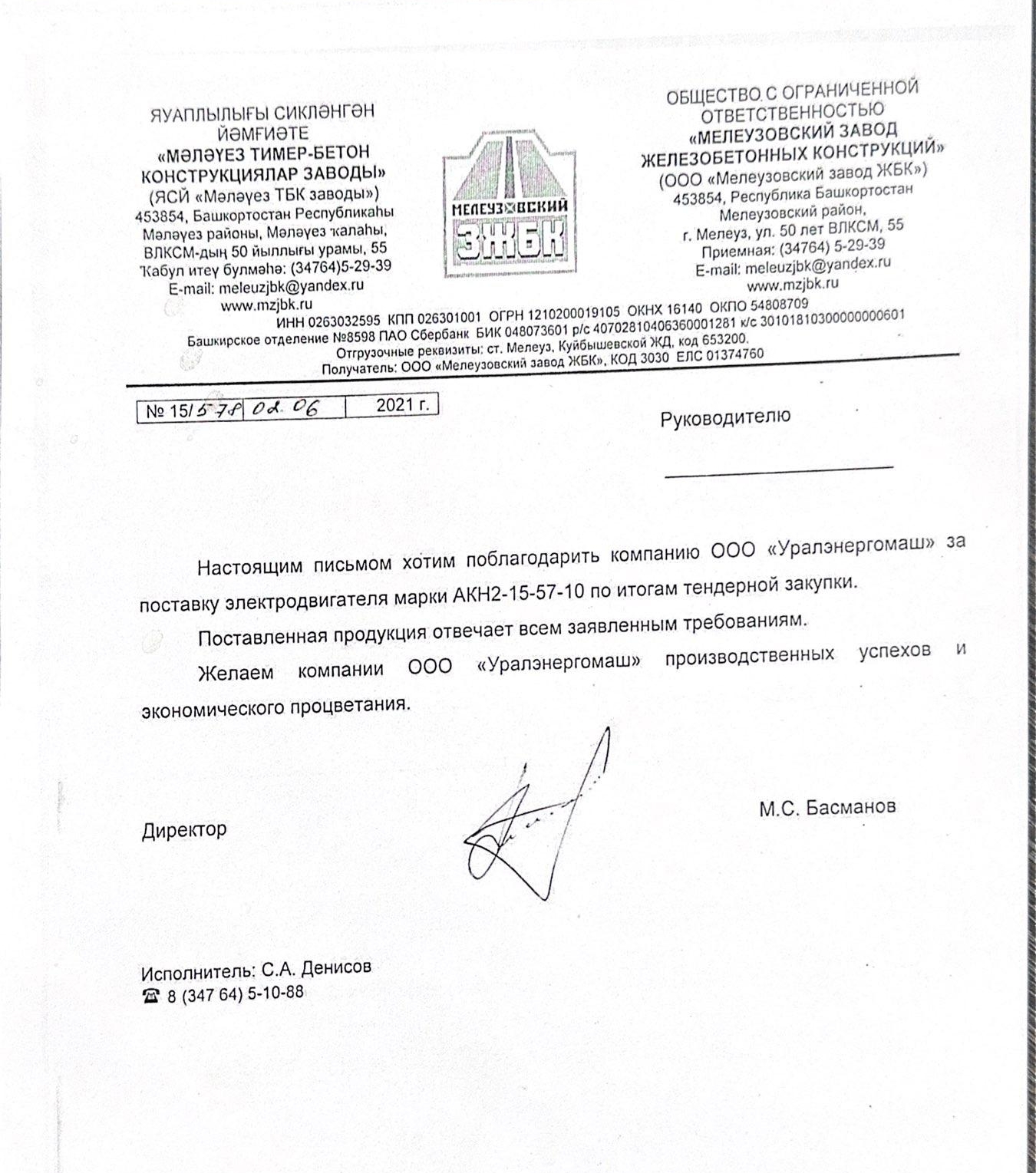

"Мелеузовский ЗЖБК"
Благодарности клиентов
"ПартнерПромСнаб"
"Ясногорская горно-насосная компания"
"ТЭХ"
"Мелеузовский ЗЖБК"
Как мы работаем
01
Первичная консультация и формирование коммерческого предложения
Менеджер свяжется с вами в кратчайшие сроки
02
Изучение вашего задания
Составляем и согласовываем техническое задание
03
Составление договора
Заключаем договор на выгодных условиях
04
Производство и доставка
Оперативно доставляем по России и СНГ
С кем мы работатем
Тяжёлая промышленность
Тяжёлая промышленность
Морские порты
Морские порты
Химическая промышленность
Химическая промышленность
Добывающая промышленность
Добывающая промышленность
Энергетика
Энергетика
Промышленное строительство
Промышленное строительство

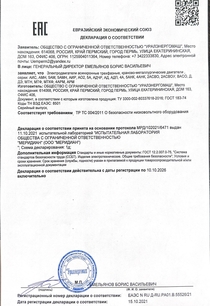

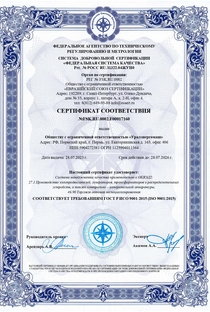

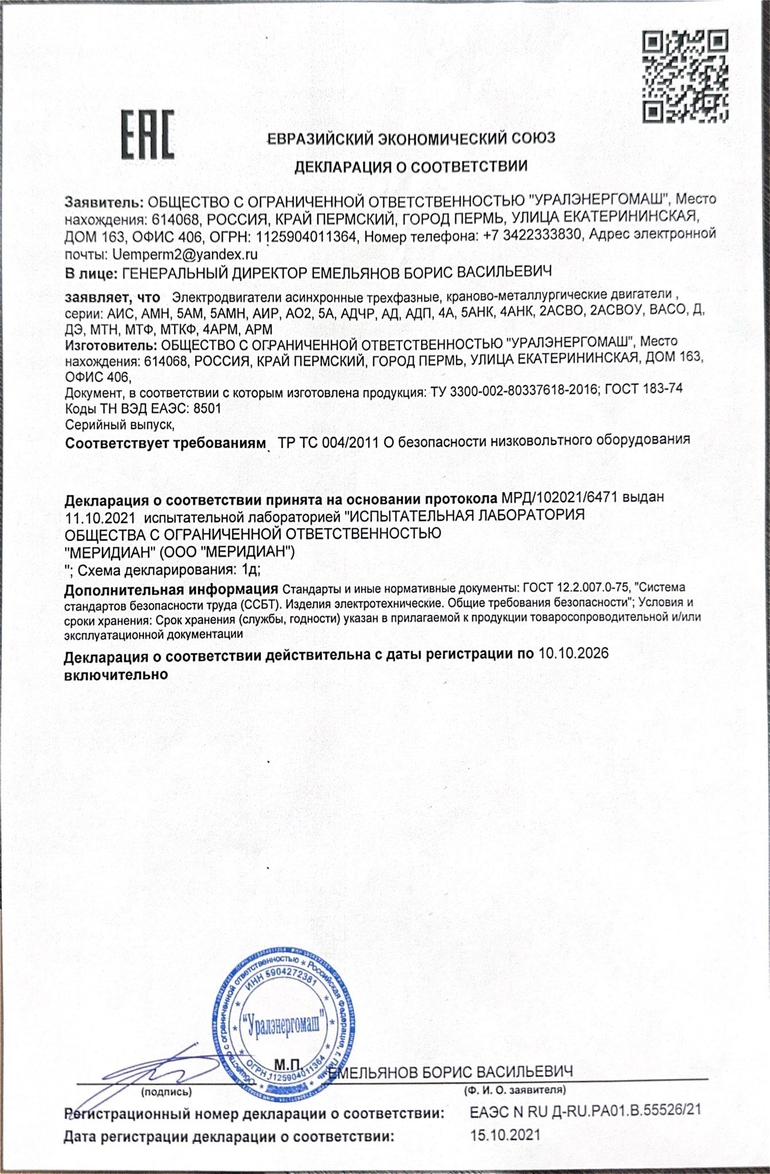

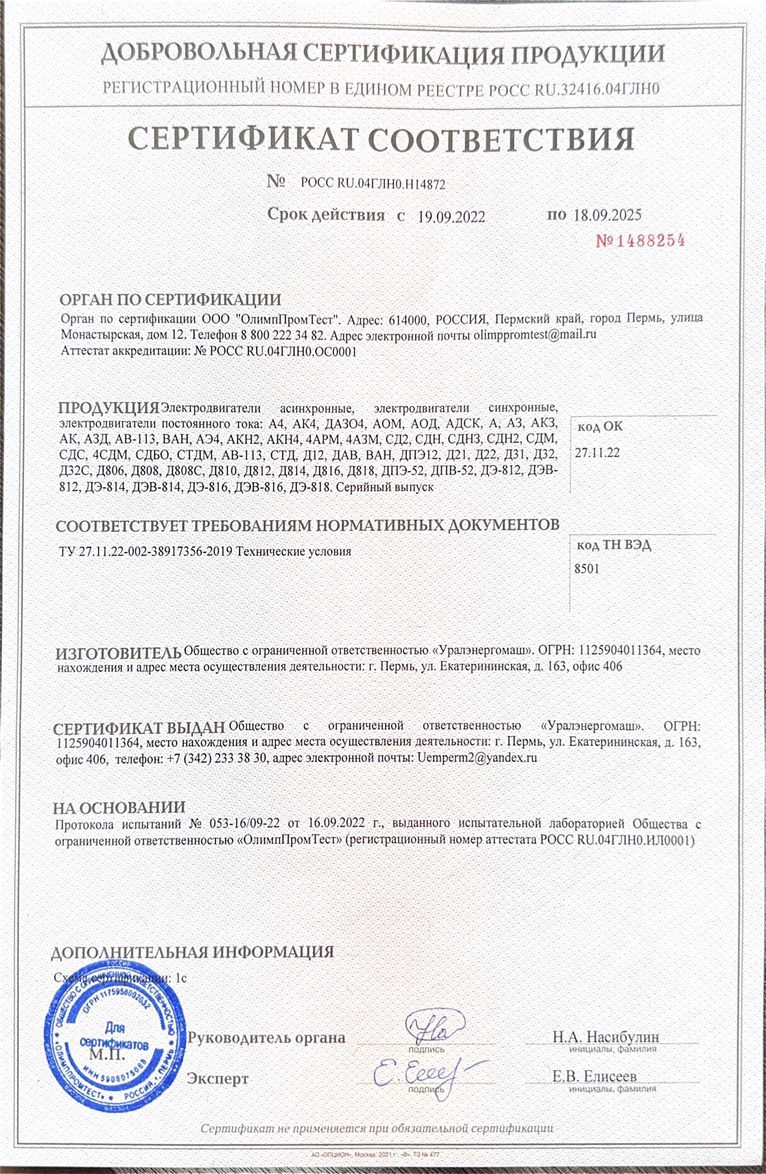

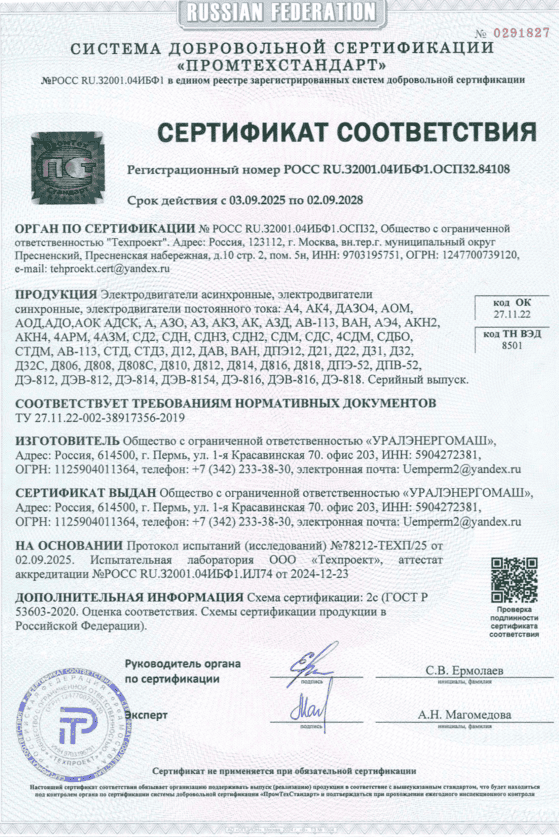

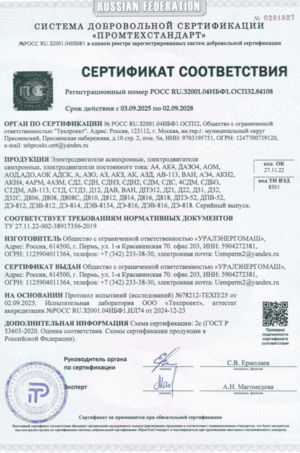

Сертификаты
Контакты
Доб.1 - Отдел маркетинга и сбыта
Доб.2 - Отдел электрооборудования
Доб.3 - Технический отдел
© Copyright 2018, ООО Уралэнергомаш

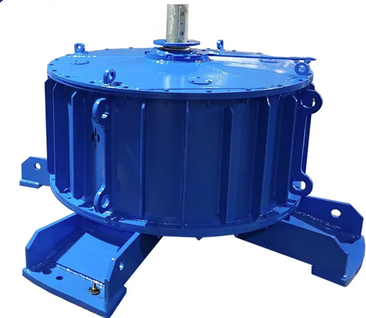

Электродвигатель 2АСВО
Электродвигатель 2АСВО710L-34У1 75 кВт, 176.5 об/мин асинхронный трехфазный с короткозамкнутым ротором типа 2АСВО предназначен для безредукторного привода вентиляторов градирен.
Двигатели предназначены для работы от сети переменного тока частотой 50 Гц.
Вид климатического исполнения – У1, Т1.
Номинальный режим работы – продолжительный S1.
Конструктивное исполнение двигателей – IM8211.
Способ охлаждения двигателей – ICА0141.
Степень защиты двигателей – IP44.
Пуск двигателей прямой, от полного напряжения сети. Допустимое количество пусков в год – 500, за срок службы – 10000.
ОДвигатели имеют подшипники качения с пластичной смазкой.бмотка статора имеет три выводных конца, закрепленных на вну- тренней поверхности корпуса статора зажимом. Соединение фаз обмотки – звезда. Контроль температуры обмотки статора и сер- дечника осуществляется девятью медными термопреобразовате- лями, заложенными в пазы статора. Направление вращения двига- телей – левое.
Изоляционные материалы обмотки статора класса нагревостойко- сти не ниже «В». Изоляция обмотки статора термореактивная типа «Монолит-2«. Соединение фаз обмотки – звезда или звезда/треу- гольник. Контроль температуры обмотки статора осуществляется тремя терморезисторами, встроенными в обмотку статора.
Электродвигатели 2АСВО могут выпускаться с присоединительны- ми и установочными размерами двигателей ВАСО 14, 15 габари- тов. По согласованию с заказчиком возможна установка со сторо- ны выходного вала магнитожидкостного герметизатора (МЖГ).
Двигатели могут быть укомплектованы подшипниками SKF или FAG.
Двигатели предназначены для работы от сети переменного тока частотой 50 Гц.
Вид климатического исполнения – У1, Т1.
Номинальный режим работы – продолжительный S1.
Конструктивное исполнение двигателей – IM8211.
Способ охлаждения двигателей – ICА0141.
Степень защиты двигателей – IP44.
Пуск двигателей прямой, от полного напряжения сети. Допустимое количество пусков в год – 500, за срок службы – 10000.
ОДвигатели имеют подшипники качения с пластичной смазкой.бмотка статора имеет три выводных конца, закрепленных на вну- тренней поверхности корпуса статора зажимом. Соединение фаз обмотки – звезда. Контроль температуры обмотки статора и сер- дечника осуществляется девятью медными термопреобразовате- лями, заложенными в пазы статора. Направление вращения двига- телей – левое.
Изоляционные материалы обмотки статора класса нагревостойко- сти не ниже «В». Изоляция обмотки статора термореактивная типа «Монолит-2«. Соединение фаз обмотки – звезда или звезда/треу- гольник. Контроль температуры обмотки статора осуществляется тремя терморезисторами, встроенными в обмотку статора.
Электродвигатели 2АСВО могут выпускаться с присоединительны- ми и установочными размерами двигателей ВАСО 14, 15 габари- тов. По согласованию с заказчиком возможна установка со сторо- ны выходного вала магнитожидкостного герметизатора (МЖГ).
Двигатели могут быть укомплектованы подшипниками SKF или FAG.
Электродвигатель СДН
Электродвигатели синхронные СДН с питанием от сети переменного трёхфазного тока частотой 50 и 60 Гц применяются для привода насосов, используемых в системе насосной станции, а так же других механизмов.
Конструктивное исполнение по способу монтажа с горизонтальным валом с одним свободным цилиндрическим концом на подшипниках скольжения - IM 7311.
Охлаждение - воздушное с самовентиляцией по разомкнутому циклу.
Способ охлаждения - IC01.
Система возбуждения производится от бесщеточного возбудителя с цифровой системой управления.
Степень защиты двигателя СДН - IP10.
Номинальный режим работы продолжительный - S1.
Электродвигатели СДН изготавливаются в соответствии с ГОСТ 183 и индивидуальными потребностям заказчика. В комплект поставки входит двигатель, система возбуждения, аппаратура теплоконтроля, запасные части и принадлежности, эксплуатационная документация. По требованию заказчика электродвигатель может быть укомплектован устройством плавного пуска УПП-ВВ, преобразователем частоты ПЧ-ВВ.
Конструктивное исполнение по способу монтажа с горизонтальным валом с одним свободным цилиндрическим концом на подшипниках скольжения - IM 7311.
Охлаждение - воздушное с самовентиляцией по разомкнутому циклу.
Способ охлаждения - IC01.
Система возбуждения производится от бесщеточного возбудителя с цифровой системой управления.
Степень защиты двигателя СДН - IP10.
Номинальный режим работы продолжительный - S1.
Электродвигатели СДН изготавливаются в соответствии с ГОСТ 183 и индивидуальными потребностям заказчика. В комплект поставки входит двигатель, система возбуждения, аппаратура теплоконтроля, запасные части и принадлежности, эксплуатационная документация. По требованию заказчика электродвигатель может быть укомплектован устройством плавного пуска УПП-ВВ, преобразователем частоты ПЧ-ВВ.
Электродвигатель СТДМ
Турбовигатели синхронные СТДМ предназначены для привода компрессоров, газовых нагнетателей, насосов, воздуходувок и прочих быстроходных механизмов, эксплуатирующихся в невзрывоопасной среде в закрытых помещениях в условиях умеренного климата. Питание турбодвигателей синхронных СТДМ мощностью 630-2000 кВт осуществляется от сети переменного трехфазного тока частотой 50 Гц.
Конструктивное исполнение по способу монтажа - IM 7211, IM 7311.
Способ охлаждения представляет собой замкнутый цикл вентиляции – ICW37A71; разомкнутый цикл вентиляции – IC31.
Для электродвигателей с замкнутым циклом вентиляции применяется воздушная система охлаждения имеющая встроенные воздухоохладители, работающие на пресной воде, по согласованию с изготовителем, могут использоваться воздухоохладители на морской воде.
Для двигателей с разомкнутым циклом вентиляции применяется воздушная система охлаждения, выброс нагретого воздуха производится через жалюзи в корпусе статора.
Система возбуждения - от цифровых тиристорных систем возбуждения СТСН, или по заказу, от тиристорных аналоговых возбудителей серии ВТЕ10-315.
Пуск двигателя прямой или реакторный, в зависимости от величины маховых моментов приводимых механизмов.
Возможны частотные пуски двигателей от тиристорных частотных преобразователей (пускового тиристорного устройства)– по согласованию с изготовителем.
Степень защиты: замкнутый цикл вентиляции – IР44; разомкнутый цикл вентиляции – IР22.
Номинальный режим работы электродвигателя СТДМ: S1.
Двигатели изготавливаются в соответствии с ГОСТ 183-74 и индивидуальными техническими требованиями заказчика.
В комплект поставки входит двигатель, датчик реле уровня, фундаментная арматура, аппаратура теплоконтроля, монтажные приспособления, эксплуатационная документация, запасные части. По запросу заказчика электродвигатель может быть укомплектован устройством плавного пуска УПП-ВВ, возбудительным устройством, преобразователем частоты ПЧ-ВВ.
Двигатели мощностью 630-1000 кВт выпускаются на двух подшипниках скольжения с кольцевой смазкой, двигатели мощностью 1250-2000 кВт выпускаются на двух стояковых подшипниках скольжения с принудительной смазкой под давлением.
Конструктивное исполнение по способу монтажа - IM 7211, IM 7311.
Способ охлаждения представляет собой замкнутый цикл вентиляции – ICW37A71; разомкнутый цикл вентиляции – IC31.
Для электродвигателей с замкнутым циклом вентиляции применяется воздушная система охлаждения имеющая встроенные воздухоохладители, работающие на пресной воде, по согласованию с изготовителем, могут использоваться воздухоохладители на морской воде.
Для двигателей с разомкнутым циклом вентиляции применяется воздушная система охлаждения, выброс нагретого воздуха производится через жалюзи в корпусе статора.
Система возбуждения - от цифровых тиристорных систем возбуждения СТСН, или по заказу, от тиристорных аналоговых возбудителей серии ВТЕ10-315.
Пуск двигателя прямой или реакторный, в зависимости от величины маховых моментов приводимых механизмов.
Возможны частотные пуски двигателей от тиристорных частотных преобразователей (пускового тиристорного устройства)– по согласованию с изготовителем.
Степень защиты: замкнутый цикл вентиляции – IР44; разомкнутый цикл вентиляции – IР22.
Номинальный режим работы электродвигателя СТДМ: S1.
Двигатели изготавливаются в соответствии с ГОСТ 183-74 и индивидуальными техническими требованиями заказчика.
В комплект поставки входит двигатель, датчик реле уровня, фундаментная арматура, аппаратура теплоконтроля, монтажные приспособления, эксплуатационная документация, запасные части. По запросу заказчика электродвигатель может быть укомплектован устройством плавного пуска УПП-ВВ, возбудительным устройством, преобразователем частоты ПЧ-ВВ.
Двигатели мощностью 630-1000 кВт выпускаются на двух подшипниках скольжения с кольцевой смазкой, двигатели мощностью 1250-2000 кВт выпускаются на двух стояковых подшипниках скольжения с принудительной смазкой под давлением.

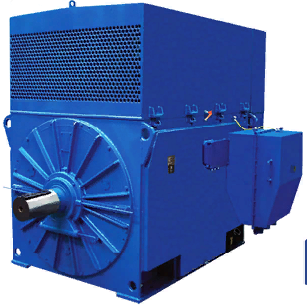

Электродвигатель А4
Двигатель асинхронный высоковольтный трехфазный с короткозамкнутым ротором серии А4 используется для привода механизмов, которые не требуют регулирования частоты вращения, такие как насосы, вентиляторы, дымососы и тп.
Электродвигатели высоковольтные А4 применяются для работы от сети переменного тока частотой 50 Гц и напряжением 3000, 6000, 10000 вольт. Электродвигатели напряжением 3000 В выпускаются в габаритах двигателей напряжением 6000 В с сохранением своей мощности. Ток статора электродвигателя напряжением 3000 В в два раза выше, чем у электродвигателей с напряжением 6000 вольт.
Режим работы электродвигателя А4 продолжительный - S1.
Климатическое исполнение электродвигателя напряжением 10000В - У3.
Климатическое исполнение электродвигателя напряжением 3000В и 6000 В - У3, Т3.
Конструктивное исполнение двигателей - IM1001.
Охлаждение электродвигателя - ICA01.
Защита электродвигателя - IP23.
Защита коробки выводов - IP55.
Электродвигатели асинхронные высоковольтные А4 имеют прямой пуск, допускают два пуска подряд в холодном состоянии и один пуск в горячем состоянии. Промежуток времени между последующими пусками разрешается в пределах не менее трех часов, количество пусков за период эксплуатации составляет не менее 2000, но не более 250 пусков в год во время гарантийного срока.
В высоковольтных электродвигателях А4 применяются подшипники качения с пластичной смазкой. По требованию заказчика двигатели могут быть укомплектованы подшипниками FAG или SKF. Привод механизмов с электродвигателем осуществляется посредством упругой муфты. Класс нагревостойкости изоляционных материалов обмотки статора не ниже - B. Применяется термореактивная изоляция обмотки статора - Монолит 2. Тип соединения фаз обмоток - звезда. Обмотка статора имеет 6 выводных концов, зафиксированных на 4 изоляторах в коробке выводов. Изменение направления вращения двигателя осуществляется только из состояния покоя. Двигатели имеют правое и левое направление вращения.
Электродвигатели высоковольтные А4 применяются для работы от сети переменного тока частотой 50 Гц и напряжением 3000, 6000, 10000 вольт. Электродвигатели напряжением 3000 В выпускаются в габаритах двигателей напряжением 6000 В с сохранением своей мощности. Ток статора электродвигателя напряжением 3000 В в два раза выше, чем у электродвигателей с напряжением 6000 вольт.
Режим работы электродвигателя А4 продолжительный - S1.
Климатическое исполнение электродвигателя напряжением 10000В - У3.
Климатическое исполнение электродвигателя напряжением 3000В и 6000 В - У3, Т3.
Конструктивное исполнение двигателей - IM1001.
Охлаждение электродвигателя - ICA01.
Защита электродвигателя - IP23.
Защита коробки выводов - IP55.
Электродвигатели асинхронные высоковольтные А4 имеют прямой пуск, допускают два пуска подряд в холодном состоянии и один пуск в горячем состоянии. Промежуток времени между последующими пусками разрешается в пределах не менее трех часов, количество пусков за период эксплуатации составляет не менее 2000, но не более 250 пусков в год во время гарантийного срока.
В высоковольтных электродвигателях А4 применяются подшипники качения с пластичной смазкой. По требованию заказчика двигатели могут быть укомплектованы подшипниками FAG или SKF. Привод механизмов с электродвигателем осуществляется посредством упругой муфты. Класс нагревостойкости изоляционных материалов обмотки статора не ниже - B. Применяется термореактивная изоляция обмотки статора - Монолит 2. Тип соединения фаз обмоток - звезда. Обмотка статора имеет 6 выводных концов, зафиксированных на 4 изоляторах в коробке выводов. Изменение направления вращения двигателя осуществляется только из состояния покоя. Двигатели имеют правое и левое направление вращения.
Электродвигатель СДН2
Электродвигатели предназначены для привода механизмов, не требующих регулирования частоты вращения, и рассчитаны для работы в продолжительном режиме S1, от сети переменного тока частотой 50 Гц или 60 Гц, cosφ = 0,9 (опережающий).
Двигатели изготавливаются на напряжение 6000 В; при поставке на экспорт в страны с умеренным и тропическим климатом двигатели могут изготавливаться на напряжение 6300 В, 6600 В.
Возбуждение двигателей — от тиристорных возбудителей.
По требованию заказчика, на базе вышеуказанных машин могут быть изготовлены двигатели на другие мощности, напряжения и частоту сети.
Двигатели выполняются на подшипниках скольжения с кольцевой смазкой, с одним концом вала, на лапах. Выводные концы выведены в коробку выводов.
Степень защиты двигателей СДН2 — IP11; СДНЗ2 — IP43.
По установочноприсоединительным размерам, двигатели серии СДН2 взаимозаменяемы с двигателями серии СДН4.
Двигатели изготавливаются на напряжение 6000 В; при поставке на экспорт в страны с умеренным и тропическим климатом двигатели могут изготавливаться на напряжение 6300 В, 6600 В.
Возбуждение двигателей — от тиристорных возбудителей.
По требованию заказчика, на базе вышеуказанных машин могут быть изготовлены двигатели на другие мощности, напряжения и частоту сети.
Двигатели выполняются на подшипниках скольжения с кольцевой смазкой, с одним концом вала, на лапах. Выводные концы выведены в коробку выводов.
Степень защиты двигателей СДН2 — IP11; СДНЗ2 — IP43.
По установочноприсоединительным размерам, двигатели серии СДН2 взаимозаменяемы с двигателями серии СДН4.
Электродвигатель 4АЗМ
вигатели общепромышленного исполнения 4АЗМ, имеют шкалу мощностей от 315 до 4000 кВт и предназначены для привода стационарных насосов, компрессоров, нагнетателей и других быстроходных механизмов с установкой их в помещениях, окружающая среда в которых не содержит агрессивных паров и газов, разрушающих конструкционные материалы и изоляцию двигателей.
Выполнены двигатели с одним, либо двумя рабочими концами вала. Направление вращения — правое, если смотреть со стороны приводного конца вала. По заказу потребителя двигатели могут выполняться на левое направление вращения. Двигатели выполняются на подшипниках скольжения, консольно закрепленных на щитах. Смазка подшипников двигателей от 315 до 1000 кВт -автономная; от 1250 до 4000 кВт, а также от 315 до 1000 кВт для стран с тропическим климатом и для двигателей с частотой питающей сети 60 Гц — принудительная (под избыточным давлением). В двигателях с замкнутой системой вентиляции встроен водяной воздухоохладитель.
Выполнены двигатели с одним, либо двумя рабочими концами вала. Направление вращения — правое, если смотреть со стороны приводного конца вала. По заказу потребителя двигатели могут выполняться на левое направление вращения. Двигатели выполняются на подшипниках скольжения, консольно закрепленных на щитах. Смазка подшипников двигателей от 315 до 1000 кВт -автономная; от 1250 до 4000 кВт, а также от 315 до 1000 кВт для стран с тропическим климатом и для двигателей с частотой питающей сети 60 Гц — принудительная (под избыточным давлением). В двигателях с замкнутой системой вентиляции встроен водяной воздухоохладитель.
Электродвигатель 4СДМ
Синхронный электродвигатель 4СДМ используется для привода механизмов с повышенными пусковыми характеристиками и не требующих регулирования частоты вращения, такие как шаровые и стержневые мельницы, насосы и другие механизмы.
К основным преимуществам электродвигателей 4СДМ перед аналогичными двигателями можно отнести технологию вакуум-нагнетательной пропитки (HPI) обмоток эпоксидным компаундом, которая является основой изоляции «Монолит-2» класса нагревостойкости F; оригинальную конструкцию обмотки ротора, которая обеспечивает повышенную надёжность; значительное снижение массы электродвигателя до 20%.
- Режим работы электродвигателя - S1 продолжительный, от сети с частотой тока 50 или 60 Гц.
- Климатическое исполнение двигателя 4СДМ - УХЛ4, О4.
- Монтажное исполнение электродвигателя - IM 7311.
- Степень защиты корпуса двигателя и коробки выводов - IP 11.
- Класс нагревостойкости изоляции обмоток электродвигателя - F.
- Охлаждение - ICA01 (с самовентиляцией).
К основным преимуществам электродвигателей 4СДМ перед аналогичными двигателями можно отнести технологию вакуум-нагнетательной пропитки (HPI) обмоток эпоксидным компаундом, которая является основой изоляции «Монолит-2» класса нагревостойкости F; оригинальную конструкцию обмотки ротора, которая обеспечивает повышенную надёжность; значительное снижение массы электродвигателя до 20%.
Электродвигатель ВАО2
Асинхронные обдуваемые взрывозащищенные электродвигатели BAO2, ВАО2У используются в качестве приводов различных механизмов, применяемых в местах эксплуатации, в которых по технологии производства возможно образование взрывоопасной концентрации газов, паров и пыли. Режим работы двигателей продолжительный S1 от сети переменного тока частотой 50 Гц и 60 Гц . Двигатели взрывозащищенные ВАО2, ВАО2У эксплуатируются на предприятиях топливно-энергетического комплекса, в добывающих и перерабатывающих отраслях промышленности: нефтяной, химической, угольной, газовой и т.п.
Электродвигатели серии BAO2 имеют широкую область применения и применяются в комплектации различных насосов, вентиляторов, мешалок, подъемных механизмов.
Электродвигатели серии ВАО2У применяются специально для привода углесосов в шахтах, где добыча угля производится гидроспособом, а так же могут быть широко применены для других шахтных механизмов.
Взрывозащитное исполнение: ВАО2-450, 560, 630 — 1 ExdIIBT4 или РВ-4В; PBExdI; ВАО2У— РВ-4В; PBExdI.
Климатическое исполнение: У2; Т2; ХЛ2; У5; Т5.
Конструктивное исполнение по способу монтажа: IM 1001 — горизонтальное, на лапах с двумя подшипниковыми щитами, с одним свободным концом вала.
Степень защиты корпуса и коробки выводов — IP54, кожуха наружного вентилятора — IP20.
Охлаждение: ICA 0151 (обдуваемые с самовентиляцией).
Изоляционные материалы обмотки класса нагревостойкости F.
Электродвигатели выпускаются с одним цилиндрическим концом вала (ГОСТ 12080) и поставляются в комплекте со шпонками (ГОСТ 23360). Двигатели ВАО2-450, 560 поставляются с одной шпонкой, а двигатели ВАО2, ВАО2У-630 с двумя шпонками. Электродвигатели соединяются с приводным механизмом посредством упругих втулочно-пальцевых или зубчатых муфт. Электродвигатели рассчитаны на напряжение 6000В. Электродвигатели с числом полюсов 4 могут изготавливаться на напряжение 10000В. Двигатели с исполнением 1ExdIIBT4, по желанию заказчика могут изготавливаться на напряжение 3000В. В состав двигателей входят подшипники качения и приборы теплоконтроля подшипников. Смазка подшипников двигателя консистентная, добавление смазки может производиться без отключения электродвигателя. Запуск двигателя прямой, обеспечивается при номинальном напряжении и при падении напряжения сети за время пуска до 0,8 Uном. Электродвигатели рассчитаны на 2400 включений в год, из холодного состояния допускают 3 пуска подряд, из горячего состояния 2 пуска, с интервалом между пусками 3 - 5 минут и допустимым количеством пусков от 6 до 8 в сутки. Электродвигатели ВАО2У допускают 4 пуска подряд из холодного состояния.
Возможно изготовление электродвигателей с прибором для теплоконтроля подшипников, корпуса, обмотки статора и контроля вибрации. Для таких двигателей предусматриваются дополнительные коробки выводов на корпусе статора.
В коробке выводов установлено три силовых зажима и зажимы заземления (внутренние и наружные), возможен ввод бронированного кабеля с медными или алюминиевыми жилами с обеспечением сухой разделки, так же возможна заливка кабельной массой. Возможно изготовление электродвигателей с левым и правым направлением вращения, это является существенным преимуществом перед аналогичными электродвигателями с одним направлением вращения, от других производителей. Если заказчик не указывает требуемое направление вращения то электродвигатели ВАО2 изготавливаются левого, а электродвигатели ВАО2У, правого направления вращения.
По требованию заказчика двигатели могут изготавливаться:
C левым расположением коробки выводов;
C кабельным вводом коробки выводов, повернутым на 180 0 от указанного на листе 60 (не касается двигателей на 10000В);
C обмоткой ротора из меди;
C уменьшенным размером b 31 (для отдельных двигателей исполнения РВ 4В);
C подшипниками типа SKF.
Условные обозначения двигателей ВАО
ВАО - двигатель взрывозащищенный асинхронный обдуваемый; 2 - номер серии; У - для углесосов; 450, 560, 630 - высота оси вращения, мм; ХХХХ - мощность, кВт; Х - напряжение двигателя (10000В - обозначение d, для 3000В и 6000В без обозначения); 4, 6, 8 - число полюсов; У2, Т2, ХЛ2, У5, Т5 - климатическое исполнение.
Электродвигатели серии BAO2 имеют широкую область применения и применяются в комплектации различных насосов, вентиляторов, мешалок, подъемных механизмов.
Электродвигатели серии ВАО2У применяются специально для привода углесосов в шахтах, где добыча угля производится гидроспособом, а так же могут быть широко применены для других шахтных механизмов.
Взрывозащитное исполнение: ВАО2-450, 560, 630 — 1 ExdIIBT4 или РВ-4В; PBExdI; ВАО2У— РВ-4В; PBExdI.
Климатическое исполнение: У2; Т2; ХЛ2; У5; Т5.
Конструктивное исполнение по способу монтажа: IM 1001 — горизонтальное, на лапах с двумя подшипниковыми щитами, с одним свободным концом вала.
Степень защиты корпуса и коробки выводов — IP54, кожуха наружного вентилятора — IP20.
Охлаждение: ICA 0151 (обдуваемые с самовентиляцией).
Изоляционные материалы обмотки класса нагревостойкости F.
Электродвигатели выпускаются с одним цилиндрическим концом вала (ГОСТ 12080) и поставляются в комплекте со шпонками (ГОСТ 23360). Двигатели ВАО2-450, 560 поставляются с одной шпонкой, а двигатели ВАО2, ВАО2У-630 с двумя шпонками. Электродвигатели соединяются с приводным механизмом посредством упругих втулочно-пальцевых или зубчатых муфт. Электродвигатели рассчитаны на напряжение 6000В. Электродвигатели с числом полюсов 4 могут изготавливаться на напряжение 10000В. Двигатели с исполнением 1ExdIIBT4, по желанию заказчика могут изготавливаться на напряжение 3000В. В состав двигателей входят подшипники качения и приборы теплоконтроля подшипников. Смазка подшипников двигателя консистентная, добавление смазки может производиться без отключения электродвигателя. Запуск двигателя прямой, обеспечивается при номинальном напряжении и при падении напряжения сети за время пуска до 0,8 Uном. Электродвигатели рассчитаны на 2400 включений в год, из холодного состояния допускают 3 пуска подряд, из горячего состояния 2 пуска, с интервалом между пусками 3 - 5 минут и допустимым количеством пусков от 6 до 8 в сутки. Электродвигатели ВАО2У допускают 4 пуска подряд из холодного состояния.
Возможно изготовление электродвигателей с прибором для теплоконтроля подшипников, корпуса, обмотки статора и контроля вибрации. Для таких двигателей предусматриваются дополнительные коробки выводов на корпусе статора.
В коробке выводов установлено три силовых зажима и зажимы заземления (внутренние и наружные), возможен ввод бронированного кабеля с медными или алюминиевыми жилами с обеспечением сухой разделки, так же возможна заливка кабельной массой. Возможно изготовление электродвигателей с левым и правым направлением вращения, это является существенным преимуществом перед аналогичными электродвигателями с одним направлением вращения, от других производителей. Если заказчик не указывает требуемое направление вращения то электродвигатели ВАО2 изготавливаются левого, а электродвигатели ВАО2У, правого направления вращения.
По требованию заказчика двигатели могут изготавливаться:
C левым расположением коробки выводов;
C кабельным вводом коробки выводов, повернутым на 180 0 от указанного на листе 60 (не касается двигателей на 10000В);
C обмоткой ротора из меди;
C уменьшенным размером b 31 (для отдельных двигателей исполнения РВ 4В);
C подшипниками типа SKF.

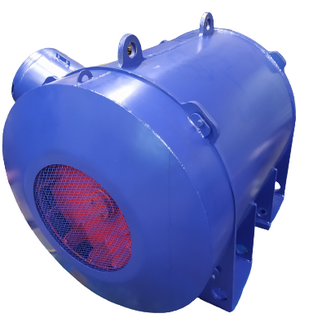

Условные обозначения двигателей ВАО
ВАО - двигатель взрывозащищенный асинхронный обдуваемый; 2 - номер серии; У - для углесосов; 450, 560, 630 - высота оси вращения, мм; ХХХХ - мощность, кВт; Х - напряжение двигателя (10000В - обозначение d, для 3000В и 6000В без обозначения); 4, 6, 8 - число полюсов; У2, Т2, ХЛ2, У5, Т5 - климатическое исполнение.

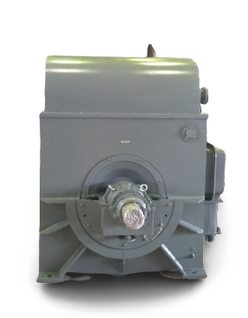

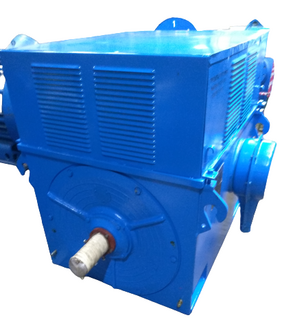

Электродвигатель АОМ
Электродвигатели асинхронные трехфазные с короткозамкнутым ротором типа АОМ предназначены для привода механизмов, не требующих регулирования частоты вращения (насосы, вентиляторы, дымососы) и других механизмов с аналогичными характеристиками при пуске. Не допускается применение двигателей для привода механизмов, работающих в режиме реверса.
Двигатели предназначены для работы от сети переменного тока частотой 50 Гц напряжением 3000 В и 6000 В. Двигатели напряжением 3000 В изготавливаются в габаритах двигателей напряжением 6000 В с сохранением мощности. Ток статора двигателя напряжением 3000 В в два раза больше, чем у двигателей напряжением 6000 В.
Вид климатического исполнения - У1. Номинальный режим работы - продолжительный S1. Конструктивное исполнение двигателей - IM1001. Способ охлаждения - ICO151. Степень защиты двигателя - IP54, коробки выводов - IP55, наружного вентилятора - IP21.
Соединение двигателя с приводимым механизмом осуществляется посредством эластичных муфт.
Пуск двигателя прямой обеспечивается как при номинальном напряжении сети, так и при снижении напряжения сети за время пуска до 0,8 Unom. Двигатели допускают два пуска подряд из холодного состояния или один пуск из горячего состояния. Интервал между последующими пусками не менее трех часов, количество пусков не более 10000 за период эксплуатации и не более 500 пусков в год. Изоляция обмотки статора термореактивная типа "Монолит-2" класса нагревостойкости не ниже "В". Обмотка статора имеет шесть выводных концов, закрепленных на четырех изоляторах в коробке выводов. Соединение фаз обмотки статора - звезда. Выводное устройство статора двигателей типа АОМ располагается с правой стороны двигателя, если смотреть со стороны приводимого механизма. По требованию заказчика возможно левое расположение выводного устройства. Двигатели допускают правое и левое направление вращения. Изменение направления вращения осуществляется только из состояния покоя. Двигатели имеют подшипники качения с пластичной смазкой. По требованию заказчика, двигатели могут быть укомплектованы подшипниками SKF или FAG.
Электродвигатели АОМ являются аналогами двигателей АО4-355
Условные обозначения электродвигателей АОМ
АОМ-355 Х1 Х2 У 1
АОМ - асинхронный обдуваемый модернизированный двигатель
355 - высота оси вращения в мм
Х1 - условное обозначение длины статора
Х2 - число полюсов
У - вид климатического исполнения
Двигатели предназначены для работы от сети переменного тока частотой 50 Гц напряжением 3000 В и 6000 В. Двигатели напряжением 3000 В изготавливаются в габаритах двигателей напряжением 6000 В с сохранением мощности. Ток статора двигателя напряжением 3000 В в два раза больше, чем у двигателей напряжением 6000 В.
Вид климатического исполнения - У1. Номинальный режим работы - продолжительный S1. Конструктивное исполнение двигателей - IM1001. Способ охлаждения - ICO151. Степень защиты двигателя - IP54, коробки выводов - IP55, наружного вентилятора - IP21.
Соединение двигателя с приводимым механизмом осуществляется посредством эластичных муфт.
Пуск двигателя прямой обеспечивается как при номинальном напряжении сети, так и при снижении напряжения сети за время пуска до 0,8 Unom. Двигатели допускают два пуска подряд из холодного состояния или один пуск из горячего состояния. Интервал между последующими пусками не менее трех часов, количество пусков не более 10000 за период эксплуатации и не более 500 пусков в год. Изоляция обмотки статора термореактивная типа "Монолит-2" класса нагревостойкости не ниже "В". Обмотка статора имеет шесть выводных концов, закрепленных на четырех изоляторах в коробке выводов. Соединение фаз обмотки статора - звезда. Выводное устройство статора двигателей типа АОМ располагается с правой стороны двигателя, если смотреть со стороны приводимого механизма. По требованию заказчика возможно левое расположение выводного устройства. Двигатели допускают правое и левое направление вращения. Изменение направления вращения осуществляется только из состояния покоя. Двигатели имеют подшипники качения с пластичной смазкой. По требованию заказчика, двигатели могут быть укомплектованы подшипниками SKF или FAG.
Электродвигатели АОМ являются аналогами двигателей АО4-355
Условные обозначения электродвигателей АОМ
АОМ-355 Х1 Х2 У 1
АОМ - асинхронный обдуваемый модернизированный двигатель
355 - высота оси вращения в мм
Х1 - условное обозначение длины статора
Х2 - число полюсов
У - вид климатического исполнения
Политика в отношении обработки персональных данных
1. Общие положения
Настоящая политика обработки персональных данных составлена в соответствии с требованиями Федерального закона от 27.07.2006. № 152-ФЗ «О персональных данных» (далее — Закон о персональных данных) и определяет порядок обработки персональных данных и меры по обеспечению безопасности персональных данных, предпринимаемые Уралэнергомаш, ООО (далее — Оператор).
1.1. Оператор ставит своей важнейшей целью и условием осуществления своей деятельности соблюдение прав и свобод человека и гражданина при обработке его персональных данных, в том числе защиты прав на неприкосновенность частной жизни, личную и семейную тайну.
1.2. Настоящая политика Оператора в отношении обработки персональных данных (далее — Политика) применяется ко всей информации, которую Оператор может получить о посетителях веб-сайта https://uemperm2.ru.
2. Основные понятия, используемые в Политике
2.1. Автоматизированная обработка персональных данных — обработка персональных данных с помощью средств вычислительной техники.
2.2. Блокирование персональных данных — временное прекращение обработки персональных данных (за исключением случаев, если обработка необходима для уточнения персональных данных).
2.3. Веб-сайт — совокупность графических и информационных материалов, а также программ для ЭВМ и баз данных, обеспечивающих их доступность в сети интернет по сетевому адресу https://uemperm2.ru.
2.4. Информационная система персональных данных — совокупность содержащихся в базах данных персональных данных и обеспечивающих их обработку информационных технологий и технических средств.
2.5. Обезличивание персональных данных — действия, в результате которых невозможно определить без использования дополнительной информации принадлежность персональных данных конкретному Пользователю или иному субъекту персональных данных.
2.6. Обработка персональных данных — любое действие (операция) или совокупность действий (операций), совершаемых с использованием средств автоматизации или без использования таких средств с персональными данными, включая сбор, запись, систематизацию, накопление, хранение, уточнение (обновление, изменение), извлечение, использование, передачу (распространение, предоставление, доступ), обезличивание, блокирование, удаление, уничтожение персональных данных.
2.7. Оператор — государственный орган, муниципальный орган, юридическое или физическое лицо, самостоятельно или совместно с другими лицами организующие и/или осуществляющие обработку персональных данных, а также определяющие цели обработки персональных данных, состав персональных данных, подлежащих обработке, действия (операции), совершаемые с персональными данными.
2.8. Персональные данные — любая информация, относящаяся прямо или косвенно к определенному или определяемому Пользователю веб-сайта https://uemperm2.ru.
2.9. Персональные данные, разрешенные субъектом персональных данных для распространения, — персональные данные, доступ неограниченного круга лиц к которым предоставлен субъектом персональных данных путем дачи согласия на обработку персональных данных, разрешенных субъектом персональных данных для распространения в порядке, предусмотренном Законом о персональных данных (далее — персональные данные, разрешенные для распространения).
2.10. Пользователь — любой посетитель веб-сайта https://uemperm2.ru.
2.11. Предоставление персональных данных — действия, направленные на раскрытие персональных данных определенному лицу или определенному кругу лиц.
2.12. Распространение персональных данных — любые действия, направленные на раскрытие персональных данных неопределенному кругу лиц (передача персональных данных) или на ознакомление с персональными данными неограниченного круга лиц, в том числе обнародование персональных данных в средствах массовой информации, размещение в информационно-телекоммуникационных сетях или предоставление доступа к персональным данным каким-либо иным способом.
2.13. Трансграничная передача персональных данных — передача персональных данных на территорию иностранного государства органу власти иностранного государства, иностранному физическому или иностранному юридическому лицу.
2.14. Уничтожение персональных данных — любые действия, в результате которых персональные данные уничтожаются безвозвратно с невозможностью дальнейшего восстановления содержания персональных данных в информационной системе персональных данных и/или уничтожаются материальные носители персональных данных.
3. Основные права и обязанности Оператора
3.1. Оператор имеет право:
— получать от субъекта персональных данных достоверные информацию и/или документы, содержащие персональные данные;
— в случае отзыва субъектом персональных данных согласия на обработку персональных данных, а также, направления обращения с требованием о прекращении обработки персональных данных, Оператор вправе продолжить обработку персональных данных без согласия субъекта персональных данных при наличии оснований, указанных в Законе о персональных данных;
— самостоятельно определять состав и перечень мер, необходимых и достаточных для обеспечения выполнения обязанностей, предусмотренных Законом о персональных данных и принятыми в соответствии с ним нормативными правовыми актами, если иное не предусмотрено Законом о персональных данных или другими федеральными законами.
3.2. Оператор обязан:
— предоставлять субъекту персональных данных по его просьбе информацию, касающуюся обработки его персональных данных;
— организовывать обработку персональных данных в порядке, установленном действующим законодательством РФ;
— отвечать на обращения и запросы субъектов персональных данных и их законных представителей в соответствии с требованиями Закона о персональных данных;
— сообщать в уполномоченный орган по защите прав субъектов персональных данных по запросу этого органа необходимую информацию в течение 10 дней с даты получения такого запроса;
— публиковать или иным образом обеспечивать неограниченный доступ к настоящей Политике в отношении обработки персональных данных;
— принимать правовые, организационные и технические меры для защиты персональных данных от неправомерного или случайного доступа к ним, уничтожения, изменения, блокирования, копирования, предоставления, распространения персональных данных, а также от иных неправомерных действий в отношении персональных данных;
— прекратить передачу (распространение, предоставление, доступ) персональных данных, прекратить обработку и уничтожить персональные данные в порядке и случаях, предусмотренных Законом о персональных данных;
— исполнять иные обязанности, предусмотренные Законом о персональных данных.
4. Основные права и обязанности субъектов персональных данных
4.1. Субъекты персональных данных имеют право:
— получать информацию, касающуюся обработки его персональных данных, за исключением случаев, предусмотренных федеральными законами. Сведения предоставляются субъекту персональных данных Оператором в доступной форме, и в них не должны содержаться персональные данные, относящиеся к другим субъектам персональных данных, за исключением случаев, когда имеются законные основания для раскрытия таких персональных данных. Перечень информации и порядок ее получения установлен Законом о персональных данных;
— требовать от оператора уточнения его персональных данных, их блокирования или уничтожения в случае, если персональные данные являются неполными, устаревшими, неточными, незаконно полученными или не являются необходимыми для заявленной цели обработки, а также принимать предусмотренные законом меры по защите своих прав;
— выдвигать условие предварительного согласия при обработке персональных данных в целях продвижения на рынке товаров, работ и услуг;
— на отзыв согласия на обработку персональных данных, а также, на направление требования о прекращении обработки персональных данных;
— обжаловать в уполномоченный орган по защите прав субъектов персональных данных или в судебном порядке неправомерные действия или бездействие Оператора при обработке его персональных данных;
— на осуществление иных прав, предусмотренных законодательством РФ.
4.2. Субъекты персональных данных обязаны:
— предоставлять Оператору достоверные данные о себе;
— сообщать Оператору об уточнении (обновлении, изменении) своих персональных данных.
4.3. Лица, передавшие Оператору недостоверные сведения о себе, либо сведения о другом субъекте персональных данных без согласия последнего, несут ответственность в соответствии с законодательством РФ.
5. Принципы обработки персональных данных
5.1. Обработка персональных данных осуществляется на законной и справедливой основе.
5.2. Обработка персональных данных ограничивается достижением конкретных, заранее определенных и законных целей. Не допускается обработка персональных данных, несовместимая с целями сбора персональных данных.
5.3. Не допускается объединение баз данных, содержащих персональные данные, обработка которых осуществляется в целях, несовместимых между собой.
5.4. Обработке подлежат только персональные данные, которые отвечают целям их обработки.
5.5. Содержание и объем обрабатываемых персональных данных соответствуют заявленным целям обработки. Не допускается избыточность обрабатываемых персональных данных по отношению к заявленным целям их обработки.
5.6. При обработке персональных данных обеспечивается точность персональных данных, их достаточность, а в необходимых случаях и актуальность по отношению к целям обработки персональных данных. Оператор принимает необходимые меры и/или обеспечивает их принятие по удалению или уточнению неполных или неточных данных.
5.7. Хранение персональных данных осуществляется в форме, позволяющей определить субъекта персональных данных, не дольше, чем этого требуют цели обработки персональных данных, если срок хранения персональных данных не установлен федеральным законом, договором, стороной которого, выгодоприобретателем или поручителем по которому является субъект персональных данных. Обрабатываемые персональные данные уничтожаются либо обезличиваются по достижении целей обработки или в случае утраты необходимости в достижении этих целей, если иное не предусмотрено федеральным законом.
6. Цели обработки персональных данных
Цель обработки информирование Пользователя посредством отправки электронных писем
Персональные данные
фамилия, имя, отчество
электронный адрес
номера телефонов
Правовые основания
Федеральный закон «Об информации, информационных технологиях и о защите информации» от 27.07.2006 N 149-ФЗ
Виды обработки персональных данных
Сбор, запись, систематизация, накопление, хранение, уничтожение и обезличивание персональных данных
Отправка информационных писем на адрес электронной почты
7. Условия обработки персональных данных
7.1. Обработка персональных данных осуществляется с согласия субъекта персональных данных на обработку его персональных данных.
7.2. Обработка персональных данных необходима для достижения целей, предусмотренных международным договором Российской Федерации или законом, для осуществления возложенных законодательством Российской Федерации на оператора функций, полномочий и обязанностей.
7.3. Обработка персональных данных необходима для осуществления правосудия, исполнения судебного акта, акта другого органа или должностного лица, подлежащих исполнению в соответствии с законодательством Российской Федерации об исполнительном производстве.
7.4. Обработка персональных данных необходима для исполнения договора, стороной которого либо выгодоприобретателем или поручителем по которому является субъект персональных данных, а также для заключения договора по инициативе субъекта персональных данных или договора, по которому субъект персональных данных будет являться выгодоприобретателем или поручителем.
7.5. Обработка персональных данных необходима для осуществления прав и законных интересов оператора или третьих лиц либо для достижения общественно значимых целей при условии, что при этом не нарушаются права и свободы субъекта персональных данных.
7.6. Осуществляется обработка персональных данных, доступ неограниченного круга лиц к которым предоставлен субъектом персональных данных либо по его просьбе (далее — общедоступные персональные данные).
7.7. Осуществляется обработка персональных данных, подлежащих опубликованию или обязательному раскрытию в соответствии с федеральным законом.
8. Порядок сбора, хранения, передачи и других видов обработки персональных данных
Безопасность персональных данных, которые обрабатываются Оператором, обеспечивается путем реализации правовых, организационных и технических мер, необходимых для выполнения в полном объеме требований действующего законодательства в области защиты персональных данных.
8.1. Оператор обеспечивает сохранность персональных данных и принимает все возможные меры, исключающие доступ к персональным данным неуполномоченных лиц.
8.2. Персональные данные Пользователя никогда, ни при каких условиях не будут переданы третьим лицам, за исключением случаев, связанных с исполнением действующего законодательства либо в случае, если субъектом персональных данных дано согласие Оператору на передачу данных третьему лицу для исполнения обязательств по гражданско-правовому договору.
8.3. В случае выявления неточностей в персональных данных, Пользователь может актуализировать их самостоятельно, путем направления Оператору уведомление на адрес электронной почты Оператора uemperm2@yandex.ru с пометкой «Актуализация персональных данных».
8.4. Срок обработки персональных данных определяется достижением целей, для которых были собраны персональные данные, если иной срок не предусмотрен договором или действующим законодательством.
Пользователь может в любой момент отозвать свое согласие на обработку персональных данных, направив Оператору уведомление посредством электронной почты на электронный адрес Оператора uemperm2@yandex.ru с пометкой «Отзыв согласия на обработку персональных данных».
8.5. Вся информация, которая собирается сторонними сервисами, в том числе платежными системами, средствами связи и другими поставщиками услуг, хранится и обрабатывается указанными лицами (Операторами) в соответствии с их Пользовательским соглашением и Политикой конфиденциальности. Субъект персональных данных и/или с указанными документами. Оператор не несет ответственность за действия третьих лиц, в том числе указанных в настоящем пункте поставщиков услуг.
8.6. Установленные субъектом персональных данных запреты на передачу (кроме предоставления доступа), а также на обработку или условия обработки (кроме получения доступа) персональных данных, разрешенных для распространения, не действуют в случаях обработки персональных данных в государственных, общественных и иных публичных интересах, определенных законодательством РФ.
8.7. Оператор при обработке персональных данных обеспечивает конфиденциальность персональных данных.
8.8. Оператор осуществляет хранение персональных данных в форме, позволяющей определить субъекта персональных данных, не дольше, чем этого требуют цели обработки персональных данных, если срок хранения персональных данных не установлен федеральным законом, договором, стороной которого, выгодоприобретателем или поручителем по которому является субъект персональных данных.
8.9. Условием прекращения обработки персональных данных может являться достижение целей обработки персональных данных, истечение срока действия согласия субъекта персональных данных, отзыв согласия субъектом персональных данных или требование о прекращении обработки персональных данных, а также выявление неправомерной обработки персональных данных.
9. Перечень действий, производимых Оператором с полученными персональными данными
9.1. Оператор осуществляет сбор, запись, систематизацию, накопление, хранение, уточнение (обновление, изменение), извлечение, использование, передачу (распространение, предоставление, доступ), обезличивание, блокирование, удаление и уничтожение персональных данных.
9.2. Оператор осуществляет автоматизированную обработку персональных данных с получением и/или передачей полученной информации по информационно-телекоммуникационным сетям или без таковой.
10. Трансграничная передача персональных данных
10.1. Оператор до начала осуществления деятельности по трансграничной передаче персональных данных обязан уведомить уполномоченный орган по защите прав субъектов персональных данных о своем намерении осуществлять трансграничную передачу персональных данных (такое уведомление направляется отдельно от уведомления о намерении осуществлять обработку персональных данных).
10.2. Оператор до подачи вышеуказанного уведомления, обязан получить от органов власти иностранного государства, иностранных физических лиц, иностранных юридических лиц, которым планируется трансграничная передача персональных данных, соответствующие сведения.
11. Конфиденциальность персональных данных
Оператор и иные лица, получившие доступ к персональным данным, обязаны не раскрывать третьим лицам и не распространять персональные данные без согласия субъекта персональных данных, если иное не предусмотрено федеральным законом.
12. Заключительные положения
12.1. Пользователь может получить любые разъяснения по интересующим вопросам, касающимся обработки его персональных данных, обратившись к Оператору с помощью электронной почты uemperm2@yandex.ru.
12.2. В данном документе будут отражены любые изменения политики обработки персональных данных Оператором. Политика действует бессрочно до замены ее новой версией.
12.3. Актуальная версия Политики в свободном доступе расположена в сети Интернет по адресу https://uemperm2.ru.
Настоящая политика обработки персональных данных составлена в соответствии с требованиями Федерального закона от 27.07.2006. № 152-ФЗ «О персональных данных» (далее — Закон о персональных данных) и определяет порядок обработки персональных данных и меры по обеспечению безопасности персональных данных, предпринимаемые Уралэнергомаш, ООО (далее — Оператор).
1.1. Оператор ставит своей важнейшей целью и условием осуществления своей деятельности соблюдение прав и свобод человека и гражданина при обработке его персональных данных, в том числе защиты прав на неприкосновенность частной жизни, личную и семейную тайну.
1.2. Настоящая политика Оператора в отношении обработки персональных данных (далее — Политика) применяется ко всей информации, которую Оператор может получить о посетителях веб-сайта https://uemperm2.ru.
2. Основные понятия, используемые в Политике
2.1. Автоматизированная обработка персональных данных — обработка персональных данных с помощью средств вычислительной техники.
2.2. Блокирование персональных данных — временное прекращение обработки персональных данных (за исключением случаев, если обработка необходима для уточнения персональных данных).
2.3. Веб-сайт — совокупность графических и информационных материалов, а также программ для ЭВМ и баз данных, обеспечивающих их доступность в сети интернет по сетевому адресу https://uemperm2.ru.
2.4. Информационная система персональных данных — совокупность содержащихся в базах данных персональных данных и обеспечивающих их обработку информационных технологий и технических средств.
2.5. Обезличивание персональных данных — действия, в результате которых невозможно определить без использования дополнительной информации принадлежность персональных данных конкретному Пользователю или иному субъекту персональных данных.
2.6. Обработка персональных данных — любое действие (операция) или совокупность действий (операций), совершаемых с использованием средств автоматизации или без использования таких средств с персональными данными, включая сбор, запись, систематизацию, накопление, хранение, уточнение (обновление, изменение), извлечение, использование, передачу (распространение, предоставление, доступ), обезличивание, блокирование, удаление, уничтожение персональных данных.
2.7. Оператор — государственный орган, муниципальный орган, юридическое или физическое лицо, самостоятельно или совместно с другими лицами организующие и/или осуществляющие обработку персональных данных, а также определяющие цели обработки персональных данных, состав персональных данных, подлежащих обработке, действия (операции), совершаемые с персональными данными.
2.8. Персональные данные — любая информация, относящаяся прямо или косвенно к определенному или определяемому Пользователю веб-сайта https://uemperm2.ru.
2.9. Персональные данные, разрешенные субъектом персональных данных для распространения, — персональные данные, доступ неограниченного круга лиц к которым предоставлен субъектом персональных данных путем дачи согласия на обработку персональных данных, разрешенных субъектом персональных данных для распространения в порядке, предусмотренном Законом о персональных данных (далее — персональные данные, разрешенные для распространения).
2.10. Пользователь — любой посетитель веб-сайта https://uemperm2.ru.
2.11. Предоставление персональных данных — действия, направленные на раскрытие персональных данных определенному лицу или определенному кругу лиц.
2.12. Распространение персональных данных — любые действия, направленные на раскрытие персональных данных неопределенному кругу лиц (передача персональных данных) или на ознакомление с персональными данными неограниченного круга лиц, в том числе обнародование персональных данных в средствах массовой информации, размещение в информационно-телекоммуникационных сетях или предоставление доступа к персональным данным каким-либо иным способом.
2.13. Трансграничная передача персональных данных — передача персональных данных на территорию иностранного государства органу власти иностранного государства, иностранному физическому или иностранному юридическому лицу.
2.14. Уничтожение персональных данных — любые действия, в результате которых персональные данные уничтожаются безвозвратно с невозможностью дальнейшего восстановления содержания персональных данных в информационной системе персональных данных и/или уничтожаются материальные носители персональных данных.
3. Основные права и обязанности Оператора
3.1. Оператор имеет право:
— получать от субъекта персональных данных достоверные информацию и/или документы, содержащие персональные данные;
— в случае отзыва субъектом персональных данных согласия на обработку персональных данных, а также, направления обращения с требованием о прекращении обработки персональных данных, Оператор вправе продолжить обработку персональных данных без согласия субъекта персональных данных при наличии оснований, указанных в Законе о персональных данных;
— самостоятельно определять состав и перечень мер, необходимых и достаточных для обеспечения выполнения обязанностей, предусмотренных Законом о персональных данных и принятыми в соответствии с ним нормативными правовыми актами, если иное не предусмотрено Законом о персональных данных или другими федеральными законами.
3.2. Оператор обязан:
— предоставлять субъекту персональных данных по его просьбе информацию, касающуюся обработки его персональных данных;
— организовывать обработку персональных данных в порядке, установленном действующим законодательством РФ;
— отвечать на обращения и запросы субъектов персональных данных и их законных представителей в соответствии с требованиями Закона о персональных данных;
— сообщать в уполномоченный орган по защите прав субъектов персональных данных по запросу этого органа необходимую информацию в течение 10 дней с даты получения такого запроса;
— публиковать или иным образом обеспечивать неограниченный доступ к настоящей Политике в отношении обработки персональных данных;
— принимать правовые, организационные и технические меры для защиты персональных данных от неправомерного или случайного доступа к ним, уничтожения, изменения, блокирования, копирования, предоставления, распространения персональных данных, а также от иных неправомерных действий в отношении персональных данных;
— прекратить передачу (распространение, предоставление, доступ) персональных данных, прекратить обработку и уничтожить персональные данные в порядке и случаях, предусмотренных Законом о персональных данных;
— исполнять иные обязанности, предусмотренные Законом о персональных данных.
4. Основные права и обязанности субъектов персональных данных
4.1. Субъекты персональных данных имеют право:
— получать информацию, касающуюся обработки его персональных данных, за исключением случаев, предусмотренных федеральными законами. Сведения предоставляются субъекту персональных данных Оператором в доступной форме, и в них не должны содержаться персональные данные, относящиеся к другим субъектам персональных данных, за исключением случаев, когда имеются законные основания для раскрытия таких персональных данных. Перечень информации и порядок ее получения установлен Законом о персональных данных;
— требовать от оператора уточнения его персональных данных, их блокирования или уничтожения в случае, если персональные данные являются неполными, устаревшими, неточными, незаконно полученными или не являются необходимыми для заявленной цели обработки, а также принимать предусмотренные законом меры по защите своих прав;
— выдвигать условие предварительного согласия при обработке персональных данных в целях продвижения на рынке товаров, работ и услуг;
— на отзыв согласия на обработку персональных данных, а также, на направление требования о прекращении обработки персональных данных;
— обжаловать в уполномоченный орган по защите прав субъектов персональных данных или в судебном порядке неправомерные действия или бездействие Оператора при обработке его персональных данных;
— на осуществление иных прав, предусмотренных законодательством РФ.
4.2. Субъекты персональных данных обязаны:
— предоставлять Оператору достоверные данные о себе;
— сообщать Оператору об уточнении (обновлении, изменении) своих персональных данных.
4.3. Лица, передавшие Оператору недостоверные сведения о себе, либо сведения о другом субъекте персональных данных без согласия последнего, несут ответственность в соответствии с законодательством РФ.
5. Принципы обработки персональных данных
5.1. Обработка персональных данных осуществляется на законной и справедливой основе.
5.2. Обработка персональных данных ограничивается достижением конкретных, заранее определенных и законных целей. Не допускается обработка персональных данных, несовместимая с целями сбора персональных данных.
5.3. Не допускается объединение баз данных, содержащих персональные данные, обработка которых осуществляется в целях, несовместимых между собой.
5.4. Обработке подлежат только персональные данные, которые отвечают целям их обработки.
5.5. Содержание и объем обрабатываемых персональных данных соответствуют заявленным целям обработки. Не допускается избыточность обрабатываемых персональных данных по отношению к заявленным целям их обработки.
5.6. При обработке персональных данных обеспечивается точность персональных данных, их достаточность, а в необходимых случаях и актуальность по отношению к целям обработки персональных данных. Оператор принимает необходимые меры и/или обеспечивает их принятие по удалению или уточнению неполных или неточных данных.
5.7. Хранение персональных данных осуществляется в форме, позволяющей определить субъекта персональных данных, не дольше, чем этого требуют цели обработки персональных данных, если срок хранения персональных данных не установлен федеральным законом, договором, стороной которого, выгодоприобретателем или поручителем по которому является субъект персональных данных. Обрабатываемые персональные данные уничтожаются либо обезличиваются по достижении целей обработки или в случае утраты необходимости в достижении этих целей, если иное не предусмотрено федеральным законом.
6. Цели обработки персональных данных
Цель обработки информирование Пользователя посредством отправки электронных писем
Персональные данные
фамилия, имя, отчество
электронный адрес
номера телефонов
Правовые основания
Федеральный закон «Об информации, информационных технологиях и о защите информации» от 27.07.2006 N 149-ФЗ
Виды обработки персональных данных
Сбор, запись, систематизация, накопление, хранение, уничтожение и обезличивание персональных данных
Отправка информационных писем на адрес электронной почты
7. Условия обработки персональных данных
7.1. Обработка персональных данных осуществляется с согласия субъекта персональных данных на обработку его персональных данных.
7.2. Обработка персональных данных необходима для достижения целей, предусмотренных международным договором Российской Федерации или законом, для осуществления возложенных законодательством Российской Федерации на оператора функций, полномочий и обязанностей.
7.3. Обработка персональных данных необходима для осуществления правосудия, исполнения судебного акта, акта другого органа или должностного лица, подлежащих исполнению в соответствии с законодательством Российской Федерации об исполнительном производстве.
7.4. Обработка персональных данных необходима для исполнения договора, стороной которого либо выгодоприобретателем или поручителем по которому является субъект персональных данных, а также для заключения договора по инициативе субъекта персональных данных или договора, по которому субъект персональных данных будет являться выгодоприобретателем или поручителем.
7.5. Обработка персональных данных необходима для осуществления прав и законных интересов оператора или третьих лиц либо для достижения общественно значимых целей при условии, что при этом не нарушаются права и свободы субъекта персональных данных.
7.6. Осуществляется обработка персональных данных, доступ неограниченного круга лиц к которым предоставлен субъектом персональных данных либо по его просьбе (далее — общедоступные персональные данные).
7.7. Осуществляется обработка персональных данных, подлежащих опубликованию или обязательному раскрытию в соответствии с федеральным законом.
8. Порядок сбора, хранения, передачи и других видов обработки персональных данных
Безопасность персональных данных, которые обрабатываются Оператором, обеспечивается путем реализации правовых, организационных и технических мер, необходимых для выполнения в полном объеме требований действующего законодательства в области защиты персональных данных.
8.1. Оператор обеспечивает сохранность персональных данных и принимает все возможные меры, исключающие доступ к персональным данным неуполномоченных лиц.
8.2. Персональные данные Пользователя никогда, ни при каких условиях не будут переданы третьим лицам, за исключением случаев, связанных с исполнением действующего законодательства либо в случае, если субъектом персональных данных дано согласие Оператору на передачу данных третьему лицу для исполнения обязательств по гражданско-правовому договору.
8.3. В случае выявления неточностей в персональных данных, Пользователь может актуализировать их самостоятельно, путем направления Оператору уведомление на адрес электронной почты Оператора uemperm2@yandex.ru с пометкой «Актуализация персональных данных».
8.4. Срок обработки персональных данных определяется достижением целей, для которых были собраны персональные данные, если иной срок не предусмотрен договором или действующим законодательством.
Пользователь может в любой момент отозвать свое согласие на обработку персональных данных, направив Оператору уведомление посредством электронной почты на электронный адрес Оператора uemperm2@yandex.ru с пометкой «Отзыв согласия на обработку персональных данных».
8.5. Вся информация, которая собирается сторонними сервисами, в том числе платежными системами, средствами связи и другими поставщиками услуг, хранится и обрабатывается указанными лицами (Операторами) в соответствии с их Пользовательским соглашением и Политикой конфиденциальности. Субъект персональных данных и/или с указанными документами. Оператор не несет ответственность за действия третьих лиц, в том числе указанных в настоящем пункте поставщиков услуг.
8.6. Установленные субъектом персональных данных запреты на передачу (кроме предоставления доступа), а также на обработку или условия обработки (кроме получения доступа) персональных данных, разрешенных для распространения, не действуют в случаях обработки персональных данных в государственных, общественных и иных публичных интересах, определенных законодательством РФ.
8.7. Оператор при обработке персональных данных обеспечивает конфиденциальность персональных данных.
8.8. Оператор осуществляет хранение персональных данных в форме, позволяющей определить субъекта персональных данных, не дольше, чем этого требуют цели обработки персональных данных, если срок хранения персональных данных не установлен федеральным законом, договором, стороной которого, выгодоприобретателем или поручителем по которому является субъект персональных данных.
8.9. Условием прекращения обработки персональных данных может являться достижение целей обработки персональных данных, истечение срока действия согласия субъекта персональных данных, отзыв согласия субъектом персональных данных или требование о прекращении обработки персональных данных, а также выявление неправомерной обработки персональных данных.
9. Перечень действий, производимых Оператором с полученными персональными данными
9.1. Оператор осуществляет сбор, запись, систематизацию, накопление, хранение, уточнение (обновление, изменение), извлечение, использование, передачу (распространение, предоставление, доступ), обезличивание, блокирование, удаление и уничтожение персональных данных.
9.2. Оператор осуществляет автоматизированную обработку персональных данных с получением и/или передачей полученной информации по информационно-телекоммуникационным сетям или без таковой.
10. Трансграничная передача персональных данных
10.1. Оператор до начала осуществления деятельности по трансграничной передаче персональных данных обязан уведомить уполномоченный орган по защите прав субъектов персональных данных о своем намерении осуществлять трансграничную передачу персональных данных (такое уведомление направляется отдельно от уведомления о намерении осуществлять обработку персональных данных).
10.2. Оператор до подачи вышеуказанного уведомления, обязан получить от органов власти иностранного государства, иностранных физических лиц, иностранных юридических лиц, которым планируется трансграничная передача персональных данных, соответствующие сведения.
11. Конфиденциальность персональных данных
Оператор и иные лица, получившие доступ к персональным данным, обязаны не раскрывать третьим лицам и не распространять персональные данные без согласия субъекта персональных данных, если иное не предусмотрено федеральным законом.
12. Заключительные положения
12.1. Пользователь может получить любые разъяснения по интересующим вопросам, касающимся обработки его персональных данных, обратившись к Оператору с помощью электронной почты uemperm2@yandex.ru.
12.2. В данном документе будут отражены любые изменения политики обработки персональных данных Оператором. Политика действует бессрочно до замены ее новой версией.
12.3. Актуальная версия Политики в свободном доступе расположена в сети Интернет по адресу https://uemperm2.ru.

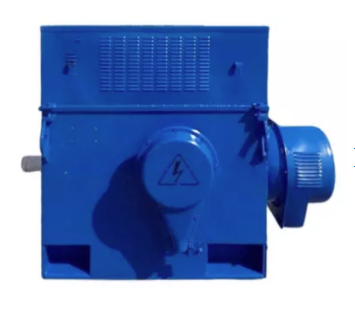

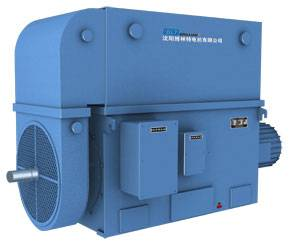

Электродвигатель 4АРМ
Электродвигатели 4АРМ выполнены с одним рабочим концом вала.
Направление вращения — правое, если смотреть со стороны приводного конца вала. По заказу потребителя двигатели могут выполняться на левое направление вращения. Двигатели выполняются на подшипниках скольжения. Смазка подшипников двигателей от 315 до 1000 кВт — автономная; от 1250 до 8000 кВт, а также от 315 до 1000 кВт для стран с тропическим климатом и для двигателей с частотой питающей сети 60 Гц — принудительная (под избыточным давлением).
В двигателях с замкнутой системой вентиляции встроен водяной воздухоохладитель.
Двигатели имеют следующую структуру обозначения:
4 — Номер серии
А — Двигатель асинхронный
X — Система вентиляции: 3 — замкнутая; Р — разомкнутая
М — Исполнение по пусковым характеристикам: для привода механизмов с нормальными условиями пуска
X — Модификация по условиям эксплуатации: А — для АЭС; П- взрывозащищенное, заполнение или продувка оболочки под избыточным давлением (продуваемые)
XXXX — Мощность, кВт
XXXX — Напряжение, В
XXX — Климатическое исполнение по ГОСТ 15150-69
X — Категория размещения по ГОСТ 15150-69
Направление вращения — правое, если смотреть со стороны приводного конца вала. По заказу потребителя двигатели могут выполняться на левое направление вращения. Двигатели выполняются на подшипниках скольжения. Смазка подшипников двигателей от 315 до 1000 кВт — автономная; от 1250 до 8000 кВт, а также от 315 до 1000 кВт для стран с тропическим климатом и для двигателей с частотой питающей сети 60 Гц — принудительная (под избыточным давлением).
В двигателях с замкнутой системой вентиляции встроен водяной воздухоохладитель.
Двигатели имеют следующую структуру обозначения:
4 — Номер серии
А — Двигатель асинхронный
X — Система вентиляции: 3 — замкнутая; Р — разомкнутая
М — Исполнение по пусковым характеристикам: для привода механизмов с нормальными условиями пуска
X — Модификация по условиям эксплуатации: А — для АЭС; П- взрывозащищенное, заполнение или продувка оболочки под избыточным давлением (продуваемые)
XXXX — Мощность, кВт
XXXX — Напряжение, В
XXX — Климатическое исполнение по ГОСТ 15150-69
X — Категория размещения по ГОСТ 15150-69

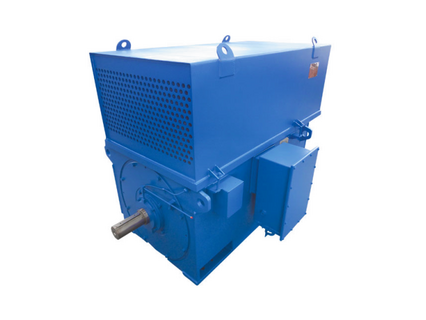

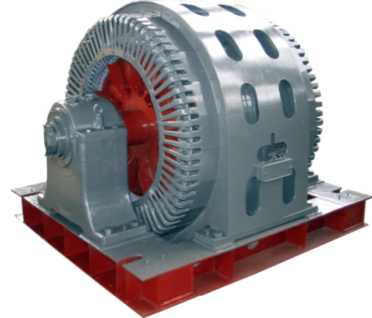

Электродвигатель АОД
Электродвигатели асинхронные трехфазные с короткозамкнутым ротором серии АОД предназначены для привода механизмов, не требующих регулирования частоты вращения (насосы, вентиляторы, дымососы и т.п.) и других механизмов с аналогичными характеристиками при пуске.
Двигатели предназначены для работы от сети переменного тока частотой 50 Гц напряжением 3000 В, 6000 В и 10000 В. Двигатели напряжением 3000 В изготавливаются в габаритах двигателей напряжением 6000 В с сохранением мощности. Ток статора двигателей напряжением 3000 В в два раза больше, чем у двигателей напряжением 6000 В.
Вид климатического исполнения - У1.
Номинальный режим работы - продолжительный S1.
Конструктивное исполнение двигателей - IM1001.
Способ охлаждения - ICО1А61.
Степень защиты двигателя - IP44, коробки выводов - IP55, наружного вентилятора - IP21.
Соединение двигателя с приводимым механизмом должно осуществляться посредством упругих муфт.
Пуск двигателя прямой обеспечивается как при номинальном напряжении сети, так и при снижении напряжения сети за время пуска до 0,8 Unom. Двигатели допускают два пуска подряд из холодного состояния или один пуск из горячего сост ояния. Интервал между последующими пусками не менее трех часов. Общее количество пусков 500 за год и 10000 за срок службы.
Изоляция обмотки статора термореактивная типа "Монолит-2" класса нагревостойкости не ниже "В". Обмотка статора имеет шесть выводных концов, закрепленных на четырех изоляторах в коробке выводов. Соединение фаз обмотки статора - звезда. Контроль температуры обмоток и сердечника статора осуществляется шестью термопреобразователями сопротивления, заложенными в пазы статора.
Двигатели имеют подшипники качения с пластичной смазкой. Контроль температуры подшипниковых узлов осуществляется термопреобразователями сопротивления. По требованию заказ- чика, двигатели могут быть укомплектованы подшипниками SKF или FAG.
Условные обозначения электродвигателя АОД
АОД-X1-X2 Д У 1
АОД - двигатель асинхронный обдуваемый;
X1 - номинальная мощность кВт;
X2 - число полюсов;
Д - для номинального напряжения 10кВт;
У - вид климатического исполнения;
1 - категория размещения.
Двигатели предназначены для работы от сети переменного тока частотой 50 Гц напряжением 3000 В, 6000 В и 10000 В. Двигатели напряжением 3000 В изготавливаются в габаритах двигателей напряжением 6000 В с сохранением мощности. Ток статора двигателей напряжением 3000 В в два раза больше, чем у двигателей напряжением 6000 В.
Вид климатического исполнения - У1.
Номинальный режим работы - продолжительный S1.
Конструктивное исполнение двигателей - IM1001.
Способ охлаждения - ICО1А61.
Степень защиты двигателя - IP44, коробки выводов - IP55, наружного вентилятора - IP21.
Соединение двигателя с приводимым механизмом должно осуществляться посредством упругих муфт.
Пуск двигателя прямой обеспечивается как при номинальном напряжении сети, так и при снижении напряжения сети за время пуска до 0,8 Unom. Двигатели допускают два пуска подряд из холодного состояния или один пуск из горячего сост ояния. Интервал между последующими пусками не менее трех часов. Общее количество пусков 500 за год и 10000 за срок службы.
Изоляция обмотки статора термореактивная типа "Монолит-2" класса нагревостойкости не ниже "В". Обмотка статора имеет шесть выводных концов, закрепленных на четырех изоляторах в коробке выводов. Соединение фаз обмотки статора - звезда. Контроль температуры обмоток и сердечника статора осуществляется шестью термопреобразователями сопротивления, заложенными в пазы статора.
Двигатели имеют подшипники качения с пластичной смазкой. Контроль температуры подшипниковых узлов осуществляется термопреобразователями сопротивления. По требованию заказ- чика, двигатели могут быть укомплектованы подшипниками SKF или FAG.
Условные обозначения электродвигателя АОД
АОД-X1-X2 Д У 1
АОД - двигатель асинхронный обдуваемый;
X1 - номинальная мощность кВт;
X2 - число полюсов;
Д - для номинального напряжения 10кВт;
У - вид климатического исполнения;
1 - категория размещения.

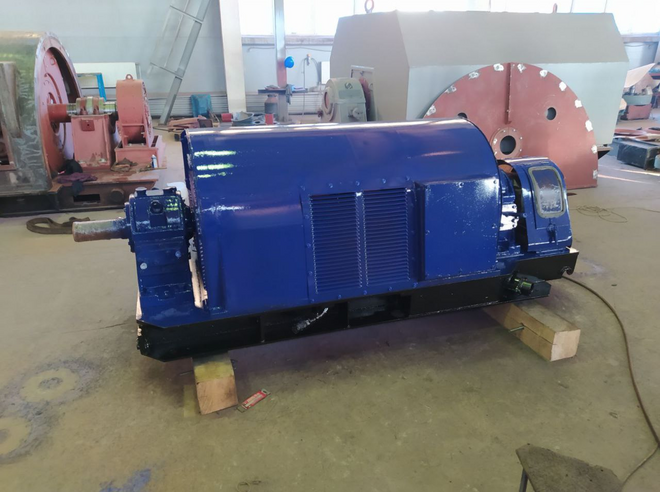

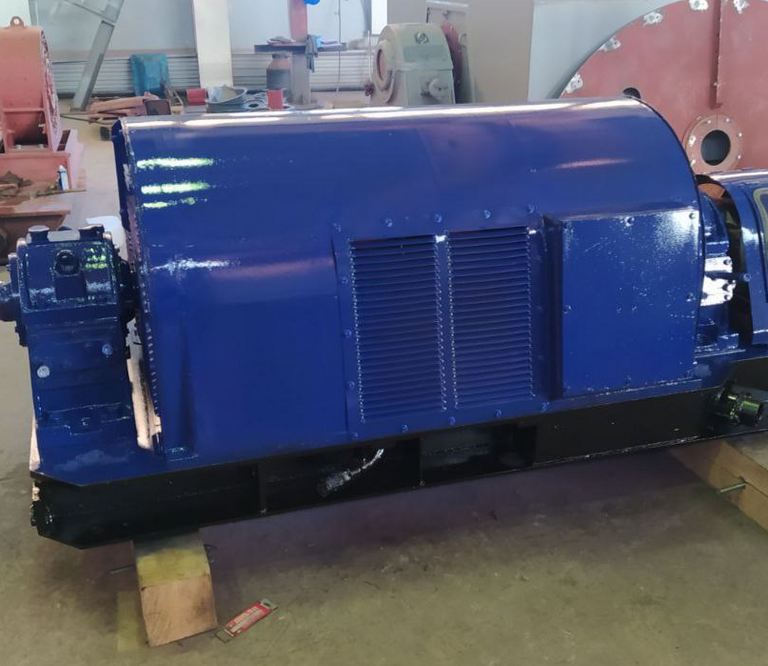

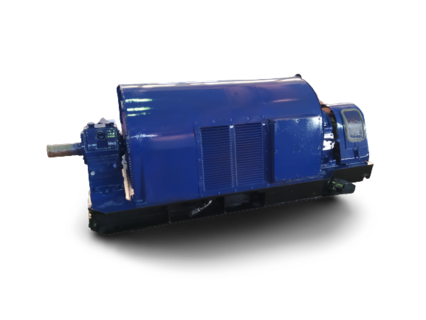

Электродвигатель АОК
Общие сведения
Двигатели асинхронные трехфазные с фазным ротором серии АОК предназначены для привода механизмов с тяжелыми условиями пуска (транспортеры, ковочно-штамповочные прессы и др.) и механизмов, требующих регулирования частоты вращения:
для механизмов, момент которых не зависит от частоты вращения, регулирование частоты вращения допускается в диапазоне от 1,0 до 0,8 номинальной частоты вращения, двигателя АОК-630-10-1000 УХЛ1 в диапазоне от 1,0 до 0,1 номинальной частоты вращения;
для механизмов, момент которых изменяется по вентиляторной характеристике, регулирование частоты вращения допускается в диапазоне от 1,0 до 0,2 номинальной частоты вращения.
Двигатели работают от сети переменного тока напряжением 6000 и 10 000 В частотой 50 Гц, изготовляются для внутригосударственных и экспортных поставок.
Структура условного обозначения
АОК-99/Х-ХХ1:
АОК - асинхронный двигатель, обдуваемый, с фазным ротором;
99 - диаметр сердечника статора, см;
Х - длина сердечника статора, см;
Х - число полюсов;
Х1 - климатическое исполнение (УХЛ, У) и категория размещения
по ГОСТ 15150-69. АОК(З)-Х-Х-ХХХ:
АОК - асинхронный двигатель, обдуваемый, с фазным ротором;
З - закрытый;
Х - мощность, кВт;
Х - напряжение, кВ;
Х - синхронная частота вращения, мин-1;
ХХ - климатическое исполнение (УХЛ, У, Т) и категория
размещения (1; 4) по ГОСТ 15150-69. АОК4-450У-10 У1:
АОК - асинхронный двигатель, обдуваемый, с фазным ротором;
4 - номер серии;
450 - высота оси вращения, мм;
У - условная длина двигателя;
10 - число полюсов;
У1 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Условия эксплуатации
Высота над уровнем моря до 1000 м.
Температура окружающего воздуха от минус 60 до 40°С для исполнения УХЛ1, для двигателя АОК-99/70-10 У1 от минус 45 до 40°С.
Относительная влажность воздуха до 80% при температуре 20°С.
Окружающая среда невзрывоопасная, неогнеопасная, не содержащая агрессивных газов и паров в концентрациях, снижающих параметры двигателей в недопустимых пределах.
Концентрация инертной пыли не более 10 мг/м3.
Группа механического исполнения М8 по ГОСТ 17516.1-90.
Требования техники безопасности по ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.1-75.
Двигатели асинхронные трехфазные с фазным ротором серии АОК предназначены для привода механизмов с тяжелыми условиями пуска (транспортеры, ковочно-штамповочные прессы и др.) и механизмов, требующих регулирования частоты вращения:
для механизмов, момент которых не зависит от частоты вращения, регулирование частоты вращения допускается в диапазоне от 1,0 до 0,8 номинальной частоты вращения, двигателя АОК-630-10-1000 УХЛ1 в диапазоне от 1,0 до 0,1 номинальной частоты вращения;
для механизмов, момент которых изменяется по вентиляторной характеристике, регулирование частоты вращения допускается в диапазоне от 1,0 до 0,2 номинальной частоты вращения.
Двигатели работают от сети переменного тока напряжением 6000 и 10 000 В частотой 50 Гц, изготовляются для внутригосударственных и экспортных поставок.
Структура условного обозначения
АОК-99/Х-ХХ1:
АОК - асинхронный двигатель, обдуваемый, с фазным ротором;
99 - диаметр сердечника статора, см;
Х - длина сердечника статора, см;
Х - число полюсов;
Х1 - климатическое исполнение (УХЛ, У) и категория размещения
по ГОСТ 15150-69. АОК(З)-Х-Х-ХХХ:
АОК - асинхронный двигатель, обдуваемый, с фазным ротором;
З - закрытый;
Х - мощность, кВт;
Х - напряжение, кВ;
Х - синхронная частота вращения, мин-1;
ХХ - климатическое исполнение (УХЛ, У, Т) и категория
размещения (1; 4) по ГОСТ 15150-69. АОК4-450У-10 У1:
АОК - асинхронный двигатель, обдуваемый, с фазным ротором;
4 - номер серии;
450 - высота оси вращения, мм;
У - условная длина двигателя;
10 - число полюсов;
У1 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Условия эксплуатации
Высота над уровнем моря до 1000 м.
Температура окружающего воздуха от минус 60 до 40°С для исполнения УХЛ1, для двигателя АОК-99/70-10 У1 от минус 45 до 40°С.
Относительная влажность воздуха до 80% при температуре 20°С.
Окружающая среда невзрывоопасная, неогнеопасная, не содержащая агрессивных газов и паров в концентрациях, снижающих параметры двигателей в недопустимых пределах.
Концентрация инертной пыли не более 10 мг/м3.
Группа механического исполнения М8 по ГОСТ 17516.1-90.
Требования техники безопасности по ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.1-75.

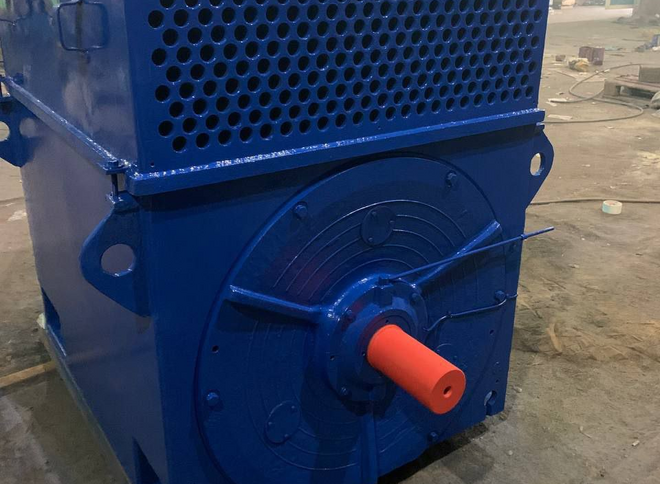

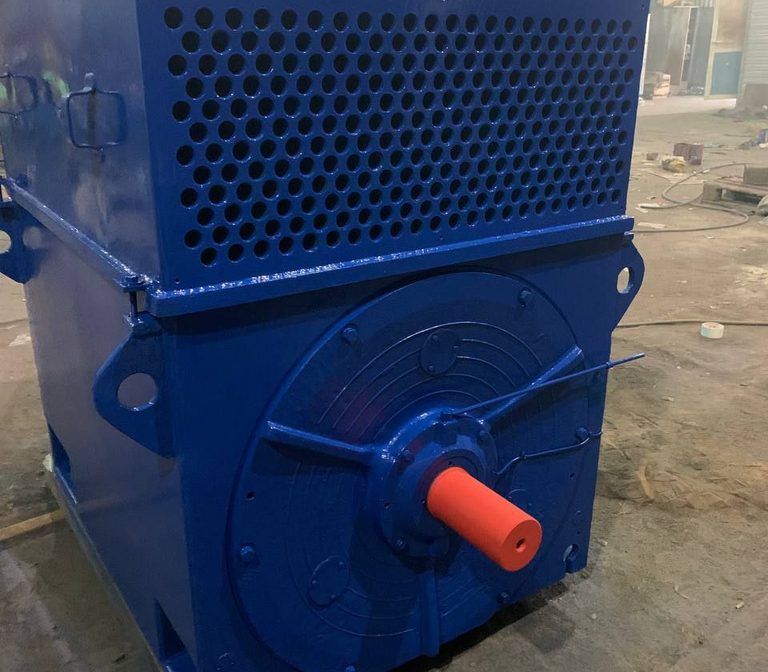

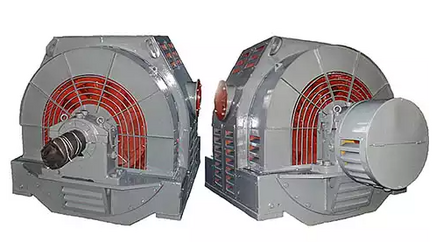

Электродвигатель АК4
Электродвигатели переменного тока с фазным ротором серии АК4 предназначены для привода механизмов с тяжелыми условиями пуска и требующих регулирования частоты вращения:
- для механизмов, момент которых не зависит от частоты вращения, регулирование частоты вращения допускается в диапазоне (1,0-0,8)nnom
- для механизмов, момент которых изменяется по вентиляторной характеристике, регулирование частоты вращения допускается в диапазоне (1,0-0,5)nnom
Двигатели предназначены для работы от сети переменного тока частотой 50 Гц напряжением 6000 В и 3000 В.
По просьбе заказчика на базе вышеуказанных машин могут быть изготовлены двигатели на другие мощности, напряжения и частоту сети с учетом требования контракта.
Пуск двигателей от полного напряжения сети с включенными в цепь ротора пусковыми сопротивлениями с помощью станции управления.
Соединение двигателей с приводным механизмом осуществляется посредством упругой муфты.
Двигатели имеют подшипники качения с пластичной смазкой.
Изоляционные материалы обмотки статора и ротора класса нагревостойкости "F" с температурным использованием по классу "В". Изоляция обмотки статора термореактивная типа "Монолит2".
Обмотка статора имеет шесть выводных концов, закрепленных на четырех изоляторах в коробке выводов.
Соединение фаз обмоток звезда.
Двигатели допускают правое и левое направление вращения. Изменение направления вращения
осуществляется только из состояния покоя.
Структура условного обозначения:АК4-HL-XK
АК- асинхронный двигатель с фазным ротором;
4- номер серии;
H(400, 450) - высота оси вращения в мм;
L(Х,У.ХК,УК) - условная длина двигателя;
X(4,6,8,10,12) - число полюсов;
K(У3, Т3) - климатическое исполнение и категория размещения.
Характеристики и особенности:
АО «Электромаш» первое и базовое предприятие, освоившее двигатели АК4 как часть единой, унифицированной серии А4, ДАЗО с короткозамкнутым ротором и АК4 с фазным ротором;
Выпускаются взамен поставлявшихся ранее электродвигателей серии АК, АКЗ 12 и 13 габарита и могут быть поставлены на замену комплектно с переходной плитой или балками для установки без переделки фундамента;
Имеют оптимальное соотношение энергетических показателей и удельной материалоемкости;
Усиленная обшивка по сравнению с аналогами;
Полная унификация по статорам с электродвигателями А4 и ДАЗО4;
Возможна поставка в исполнении, позволяющем обеспечить подключение принудительной вентиляции;
Обеспечиваемая комплектная поставка с пусковой аппаратурой типа УПРФ, пускорегулирующей по типу ТПРС и по типу тиристорного коммутатора ТТРЕ, ТТРП.
- для механизмов, момент которых не зависит от частоты вращения, регулирование частоты вращения допускается в диапазоне (1,0-0,8)nnom
- для механизмов, момент которых изменяется по вентиляторной характеристике, регулирование частоты вращения допускается в диапазоне (1,0-0,5)nnom
Двигатели предназначены для работы от сети переменного тока частотой 50 Гц напряжением 6000 В и 3000 В.
По просьбе заказчика на базе вышеуказанных машин могут быть изготовлены двигатели на другие мощности, напряжения и частоту сети с учетом требования контракта.
Пуск двигателей от полного напряжения сети с включенными в цепь ротора пусковыми сопротивлениями с помощью станции управления.
Соединение двигателей с приводным механизмом осуществляется посредством упругой муфты.
Двигатели имеют подшипники качения с пластичной смазкой.
Изоляционные материалы обмотки статора и ротора класса нагревостойкости "F" с температурным использованием по классу "В". Изоляция обмотки статора термореактивная типа "Монолит2".
Обмотка статора имеет шесть выводных концов, закрепленных на четырех изоляторах в коробке выводов.
Соединение фаз обмоток звезда.
Двигатели допускают правое и левое направление вращения. Изменение направления вращения
осуществляется только из состояния покоя.
Структура условного обозначения:АК4-HL-XK
АК- асинхронный двигатель с фазным ротором;
4- номер серии;
H(400, 450) - высота оси вращения в мм;
L(Х,У.ХК,УК) - условная длина двигателя;
X(4,6,8,10,12) - число полюсов;
K(У3, Т3) - климатическое исполнение и категория размещения.
Характеристики и особенности:
АО «Электромаш» первое и базовое предприятие, освоившее двигатели АК4 как часть единой, унифицированной серии А4, ДАЗО с короткозамкнутым ротором и АК4 с фазным ротором;
Выпускаются взамен поставлявшихся ранее электродвигателей серии АК, АКЗ 12 и 13 габарита и могут быть поставлены на замену комплектно с переходной плитой или балками для установки без переделки фундамента;
Имеют оптимальное соотношение энергетических показателей и удельной материалоемкости;
Усиленная обшивка по сравнению с аналогами;
Полная унификация по статорам с электродвигателями А4 и ДАЗО4;
Возможна поставка в исполнении, позволяющем обеспечить подключение принудительной вентиляции;
Обеспечиваемая комплектная поставка с пусковой аппаратурой типа УПРФ, пускорегулирующей по типу ТПРС и по типу тиристорного коммутатора ТТРЕ, ТТРП.

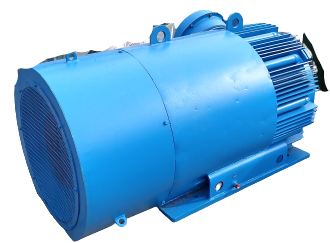

Электродвигатель ДАЗО4
Электродвигатель высоковольтный асинхронный трехфазный с короткозамкнутым ротором серии ДАЗО4 предназначен для привода механизмов, не требующих регулирования частоты вращения - насосы, вентиляторы, дымососы и др. Двигатели предназначены для работы от сети переменного тока частотой 50 Гц, с напряжением 3000 В, 6000 В и 10000 В. Двигатели напряжением 3000 В выпускаются с габаритами двигателей напряжением 6000 В с сохранением мощности. Ток статора электродвигателей напряжением 3000 В два раза больше, чем у двигателей напряжением 6000 В.
Номинальный режим работы ДАЗО4 - продолжительный S1.
Климатическое исполнение двигателей напряжением 10000 В - У1.
Климатическое исполнение двигателей напряжением 3000 В и 6000 В - У1, Т2.
Конструктивное исполнение электродвигателей - IM1001.
Способ охлаждения двигателей ДАЗО4 - ICА01A61.
Степень защиты - IP54, коробки выводов - IP55, наружного вентилятора - IP21.
Прямой пуск электродвигателя, обеспечивается как при номинальном напряжении сети, так и при пониженном напряжении сети за время пуска до 0,8 U ном. Электродвигатели допускают два пуска подряд из холодного состояния или один пуск из горячего состояния. Интервал между последующими запусками должен составлять не менее 3 часов, количество пусков не более 10000 за весь период эксплуатации и не более 500 пусков в год. Электродвигатели комплектуются подшипниками качения с пластичной смазкой. Осуществляется контроль температуры подшипников термопреобразователями сопротивления. Соединение двигателей с приводным механизмом осуществляется с помощью упругих муфт. Изоляционные материалы обмотки статора класса нагревостойкости не ниже - В. Изоляция обмотки статора термореактивная - Монолит 2. Обмотка статора имеет шесть выводных концов, закрепленных на четырех изоляторах в коробке выводов. Тип соединения фаз обмотки - звезда. Контроль температуры обмотки и сердечника статора осуществляется шестью термопреобразователями, заложенными в пазы статора. Электродвигатели допускают правое и левое направление вращения. Изменение направления вращения осуществляется только в состоянии покоя. Электродвигатели могут комплектоваться подшипниками SKF или FAG.
Номинальный режим работы ДАЗО4 - продолжительный S1.
Климатическое исполнение двигателей напряжением 10000 В - У1.
Климатическое исполнение двигателей напряжением 3000 В и 6000 В - У1, Т2.
Конструктивное исполнение электродвигателей - IM1001.
Способ охлаждения двигателей ДАЗО4 - ICА01A61.
Степень защиты - IP54, коробки выводов - IP55, наружного вентилятора - IP21.
Прямой пуск электродвигателя, обеспечивается как при номинальном напряжении сети, так и при пониженном напряжении сети за время пуска до 0,8 U ном. Электродвигатели допускают два пуска подряд из холодного состояния или один пуск из горячего состояния. Интервал между последующими запусками должен составлять не менее 3 часов, количество пусков не более 10000 за весь период эксплуатации и не более 500 пусков в год. Электродвигатели комплектуются подшипниками качения с пластичной смазкой. Осуществляется контроль температуры подшипников термопреобразователями сопротивления. Соединение двигателей с приводным механизмом осуществляется с помощью упругих муфт. Изоляционные материалы обмотки статора класса нагревостойкости не ниже - В. Изоляция обмотки статора термореактивная - Монолит 2. Обмотка статора имеет шесть выводных концов, закрепленных на четырех изоляторах в коробке выводов. Тип соединения фаз обмотки - звезда. Контроль температуры обмотки и сердечника статора осуществляется шестью термопреобразователями, заложенными в пазы статора. Электродвигатели допускают правое и левое направление вращения. Изменение направления вращения осуществляется только в состоянии покоя. Электродвигатели могут комплектоваться подшипниками SKF или FAG.
Электродвигатель АКН4
Предназначены для привода шахтных подъемных машин, вентиляторов с большими моментами инерции рабочего колеса и др., работают от сети 6000 В, допускают прямой пуск.
Применение: угольная промышленность
Пуск двигателей от полного напряжения сети с включенными в цепь ротора пусковыми сопротивлениями с помощью станции управления. Соединение двигателей с приводным механизмом осуществляется посредством упругой муфты. Двигатели имеют подшипники скольжения с кольцевой смазкой. Изоляционные материалы обмотки статора класса нагревостойкости не ниже “В”.Обмотка статора имеет шесть выводных концов, закрепленных на четырех изоляторах в коробке выводов. Обмотка ротора имеет три конца, выведенных на шины траверсы контактных колец. Соединение фаз обмоток статора и ротора- звезда.Двигатели допускают правое и левое направление вращения. Изменение направления вращения осуществляется только из состояния покоя.
Структура условного обозначения:АКН4-ХХ-YYY-ZМУХЛ4 (Пример: АКН4-18-43-12МУХЛ4) АКН — асинхронный двигатель с фазным ротором нормального исполнения 4 — номер серии ХХ — условное обозначение наружного диаметра сердечника статора ХХХ — длина сердечника статора в смХ — число полюсов М — модернизированные УХЛ4 — климатическое исполнение и категория размещения
Применение: угольная промышленность
Пуск двигателей от полного напряжения сети с включенными в цепь ротора пусковыми сопротивлениями с помощью станции управления. Соединение двигателей с приводным механизмом осуществляется посредством упругой муфты. Двигатели имеют подшипники скольжения с кольцевой смазкой. Изоляционные материалы обмотки статора класса нагревостойкости не ниже “В”.Обмотка статора имеет шесть выводных концов, закрепленных на четырех изоляторах в коробке выводов. Обмотка ротора имеет три конца, выведенных на шины траверсы контактных колец. Соединение фаз обмоток статора и ротора- звезда.Двигатели допускают правое и левое направление вращения. Изменение направления вращения осуществляется только из состояния покоя.
Структура условного обозначения:АКН4-ХХ-YYY-ZМУХЛ4 (Пример: АКН4-18-43-12МУХЛ4) АКН — асинхронный двигатель с фазным ротором нормального исполнения 4 — номер серии ХХ — условное обозначение наружного диаметра сердечника статора ХХХ — длина сердечника статора в смХ — число полюсов М — модернизированные УХЛ4 — климатическое исполнение и категория размещения
